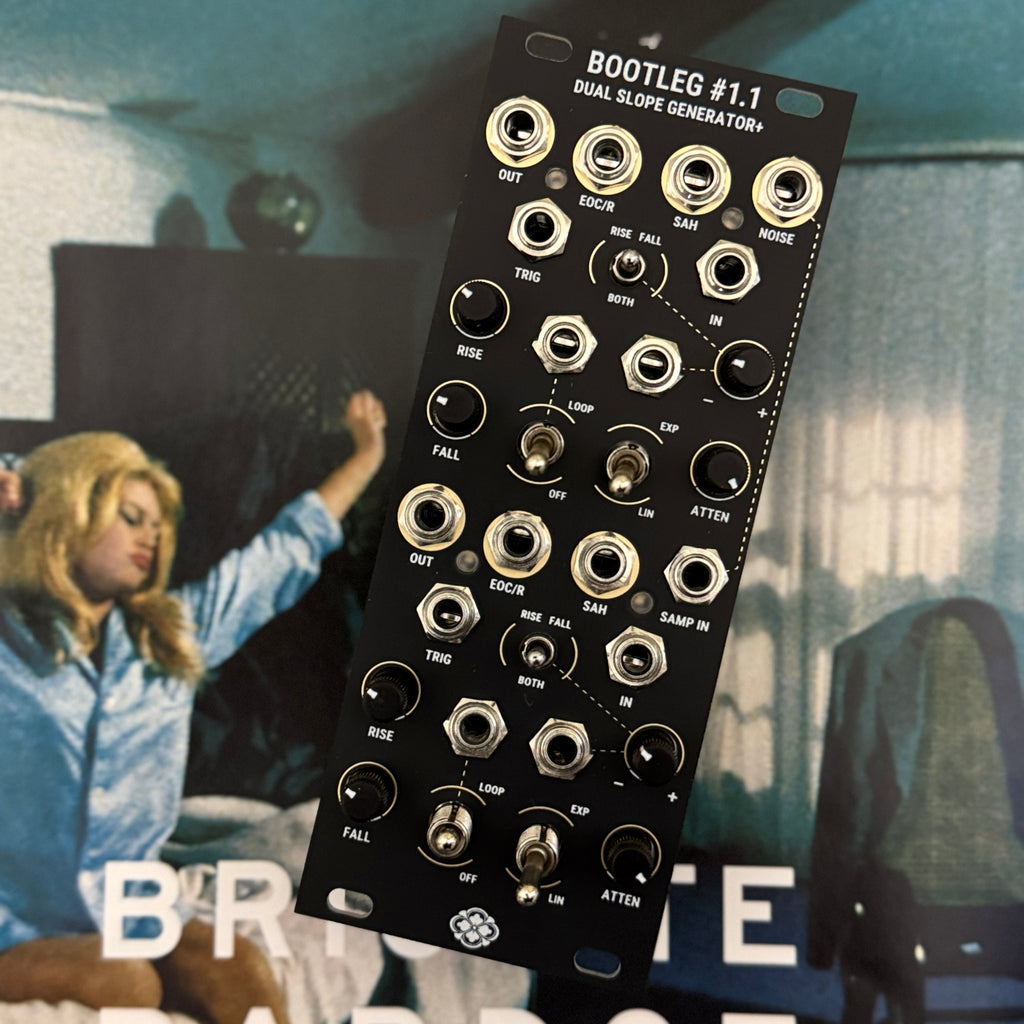

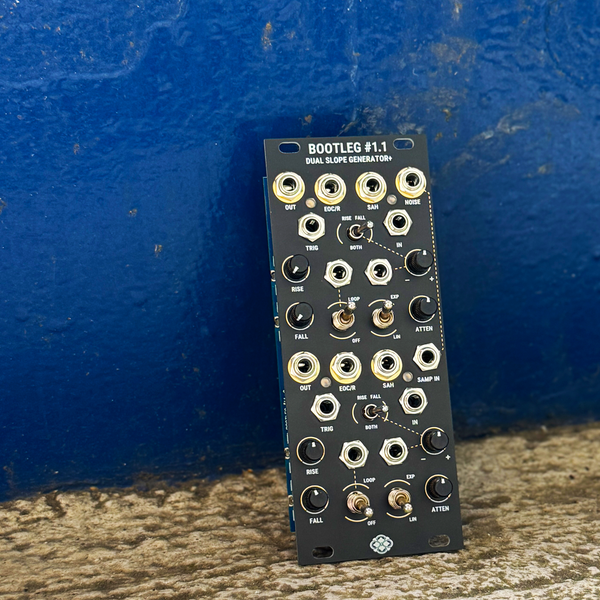

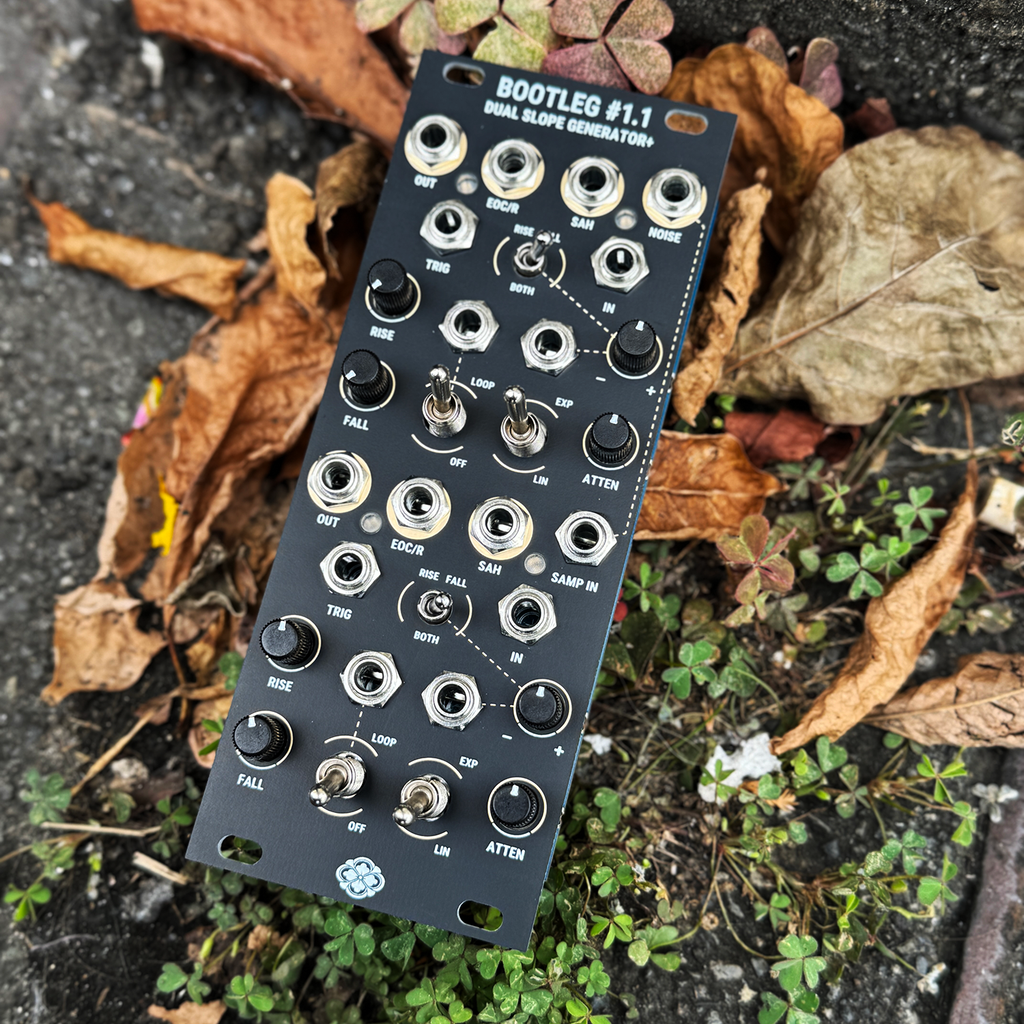

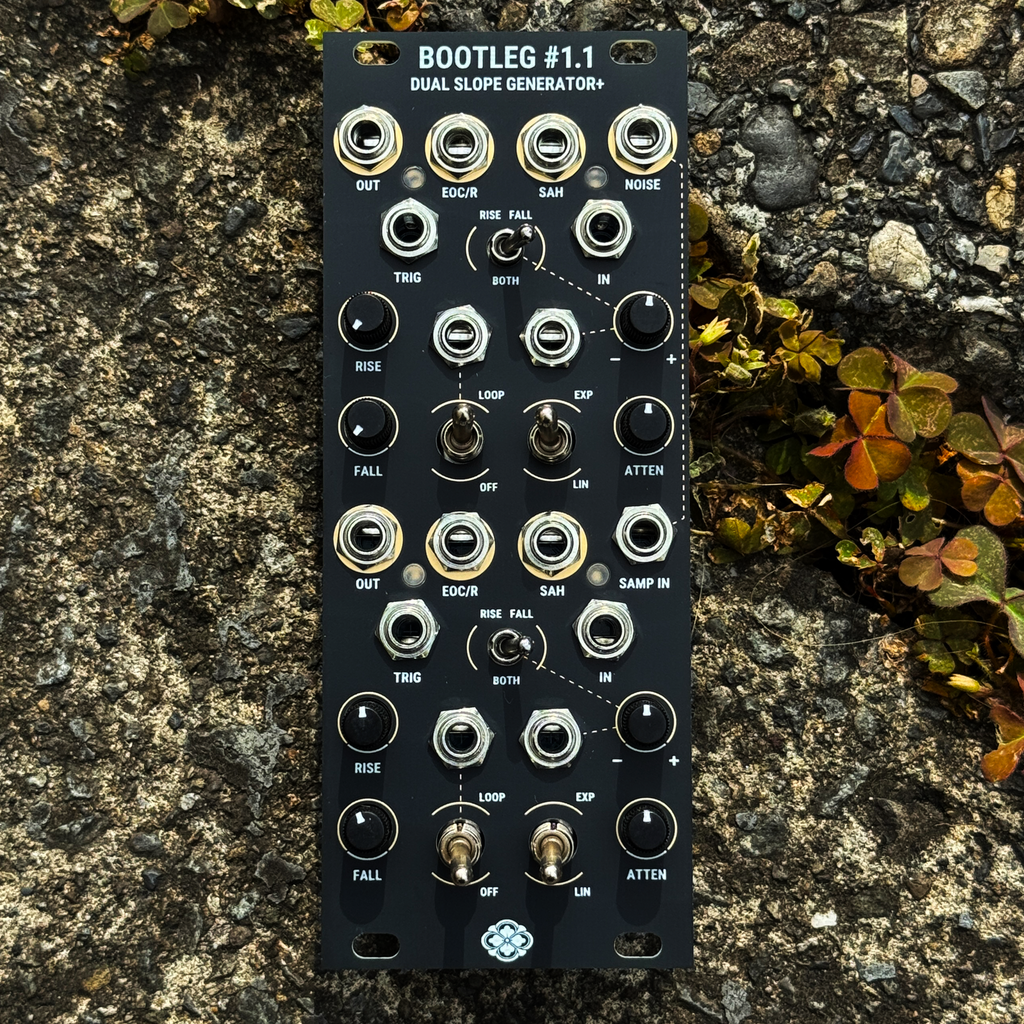

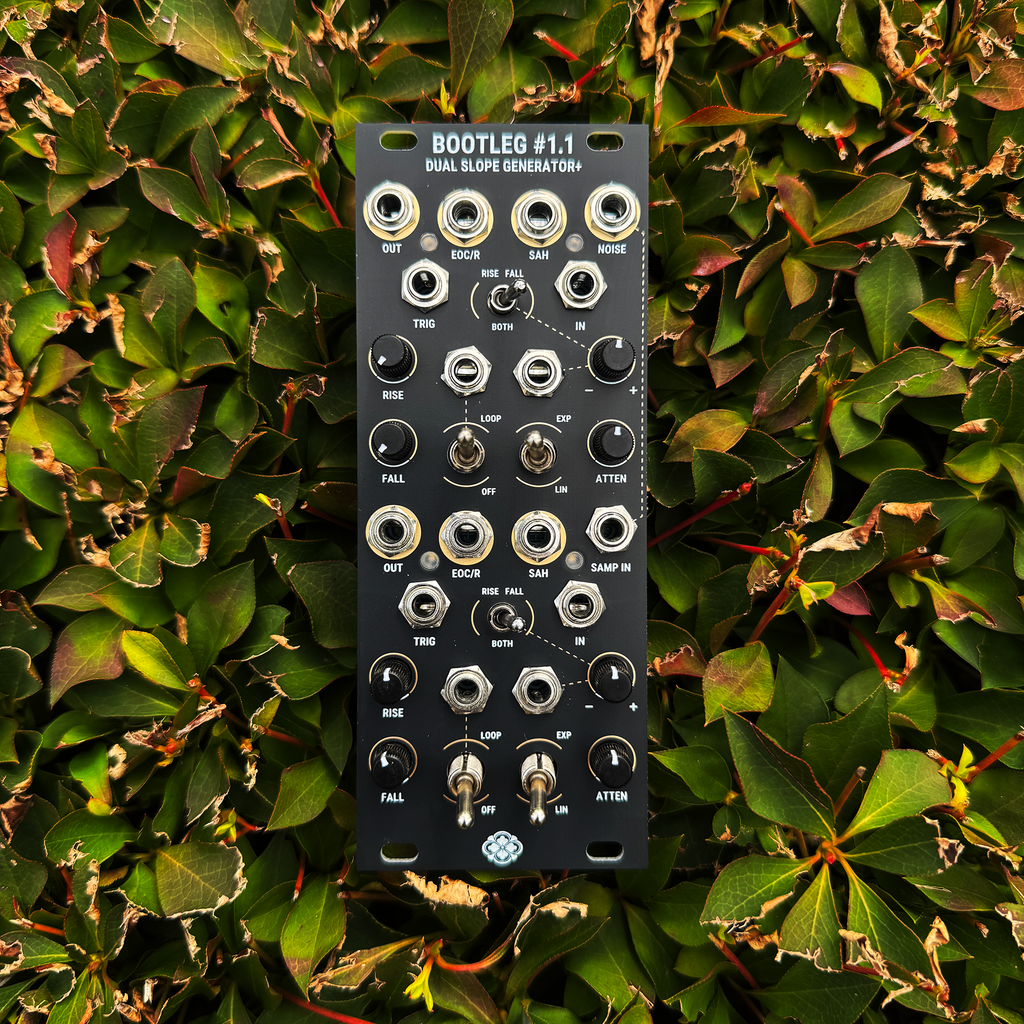

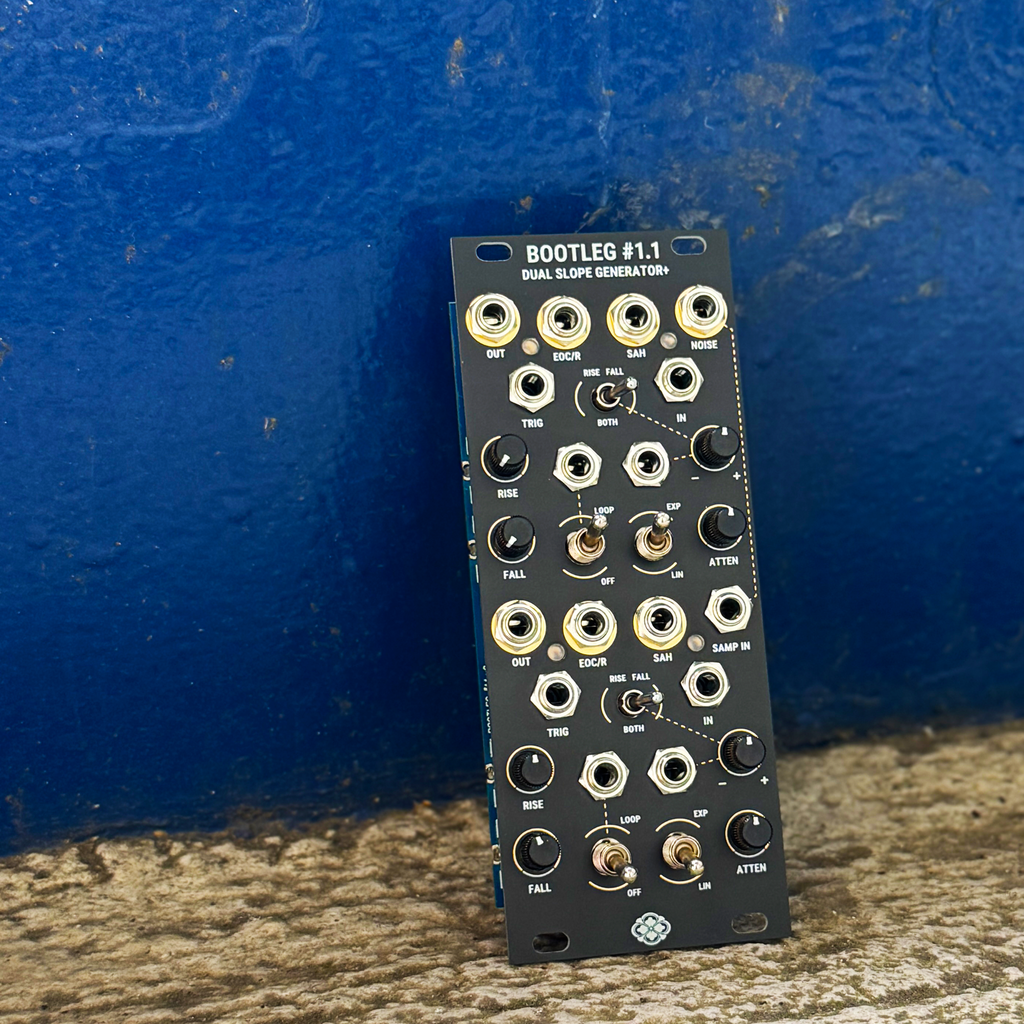

Bootleg #1 Dual Slope Generatorは、伝説の多機能モジュールSerge "Dual Universal Slope Generator(DSG)"のインスパイアモデルです。DSGはMake Noise Mathsをはじめとする多くのモジュールに影響を与えた名機であり、エンベロープ、LFO、クロック、オシレーター、フィルター、トリガーディレイ、スルーリミッター、エンベロープフォワーなど、CV・オーディオの両方に対して、様々な場面で役に立つ定番の万能モジュールです。

LM3900を使用した完全なアナログ回路で構成されており、12HPの省スペースに仕上がっています!

CV制御が可能な "ユニバーサル・スロープ・ジェネレータ "は、立ち上がり時間(Rise)と立ち下がり時間(Fall)を独立してコントロールすることができます。トリガー入力でエンベロープを描いたり、CYCLEを有効にしてLFOやクロック、VCOのように使用したり、エンベロープフォロワー、スルーリミッターなど、様々な用途に対応できます。正にスイスアーミーナイフのようにシチュエーションに合わせて利用できる実に役に立つモジュールです。

*ロットによってノブのカラーが変更になる場合があります。
*現在庫品はノブのカラーはブラックです!


  • VCエンベロープ・ジェネレーター
    エンベロープはトリガーで開始されます。このエンベロープは、END トリガ出力が TRIG IN 入力に接続されている場合、繰り返し再生されます。

  • VC LFO
    END トリガ出力が TRIG IN 入力に接続されている場合、繰り返し再生されるためLFOのように利用できます。Rise/Fallを調整してください。

  • VCスルーリミッター(ポルタメント)
    IN端子にCVを入力してRise/Fallノブでタイムを設定することでスルーリミッターとして使用できます。

  • エンベロープフォロワー
    IN端子にゲート信号や音声信号を入力してエンベロープやエンベロープフォロワーとして応用できます。

  • VCトリガーディレイ
    トリガーされるとRiseとFallノブで設定されたエンベロープを生成し、エンベロープの終了時にENDパルスがHighになります。これは、他のスロープ・ジェネレーターやADSRをトリガーしたり、シーケンサーを進ませるなど、トリガーディレイとして利用できます。

  • ディバイダー
    TRIG IN 端子にクロックを入力して、Rise/Fallを調整するとクロックディバイダーのように利用できます。同じようにTRIG INにオーディオ周波数を入力してサブハーモニクスを追加する応用も考えられます。

  • オーディオオシレーター
    サイクルさせたLFOは高速にすればVCOとして使用できます。

  • ノンリニアオーディオプロセッサー
    スルーリミッターは電圧制御が可能で、ノコギリ波入力は徐々に三角波に変換されます。このため、ローファイなVCF的な使用方法も可能です。




Specifications

  • Width: 12HP
  • Max Depth (incl. power cable): 32mm
  • Maximum current draw: 62mA @+12V、5mA @-12V


    Features

    Generate three types of envelopes.

    • 0-5v Envelope (DC out)
    • -2.5v~ 2.5v Envelope(AC out)
    • AC出力の反転エンベロープ(BP out)

    最大出力電圧は4~8vに調整可能です。裏面のトリムで調整します(後述)。


    Apply Slew or Portamento to control voltages

    INジャックにCVを入力する事で、スリューリミッターとして使用でき、入力された電圧にRiseとFallノブで設定された時間をかけて移行します。


    EXP-Linear-Log Curve

    EXPスイッチをオンにする事で、指数-直線-対数のカーブへ変化させる事ができます。変化の幅は+-ノブで決定されます。モジュレーション選択スイッチでRiseだけ、Fallだけ、両方と切り替えることもできます。


    Various CV modulations

    モジュレーション選択スイッチを経由するCVインプットと、常にRiseとFallに影響を与えるSpeed インプットの2系統搭載しています。


    Manual


    Controls & Connections

    1. RISE / FALL Knobs
      RiseとFallの時間を調整します。時計回り方向に時間が長くなっていきます。 後述のCV入力と合わせて最大20分以上~約5kHzまで可変可能です。

    2. CV Controls
      点線で繋がっているノブ、ジャック、スイッチの組み合わせでエンベロープを調整します。 10のスイッチがLINの場合、ジャックに入力されたCVのモジュレーション先をRISE-BOTH-FALLスイッチで決定し、±ノブで変化の方向と量を調整します。 10のスイッチがEXPの場合は、入力されたCV信号と内部出力が合わさった信号によってモジュレーションが行われます。

    3. Signal Input
      Slew/ASR/Lagなど様々な用途で使えるインプットです。
      0v-5vの入力に対応しています。

    4. Speed Control
      RiseとFallの時間を同時に調整します。
      0v-5vの入力に対応しています。

    5. DC Output
      Outputs a 0-5V signal.

    6. AC Output
      Outputs a ±2.5V signal.

    7. BP Output
      AC出力を反転した±2.5Vの信号が出力されます。

    8. END Output
      エンベロープがオフもしくはRiseの間HIGHになるゲートを出力します。

    9. Trigger Input
      エンベロープのトリガー信号の入力です。 出力がRiseの間のトリガーは無効になります。

    10. Exponetial - Linear Switch
      指数-直線-対数の切り替えスイッチです。EXP側にすると、DC信号が内部的にモジュレーションCVインプットに結線され、エンベロープのカーブが変化します。 ±ノブが反時計回り方向で指数的、時計回りで対数的に変化します。

    11. Cycle Switch
      エンベロープのループのオンオフを切り替えます。


    Adjust Output Voltage / Speed Control

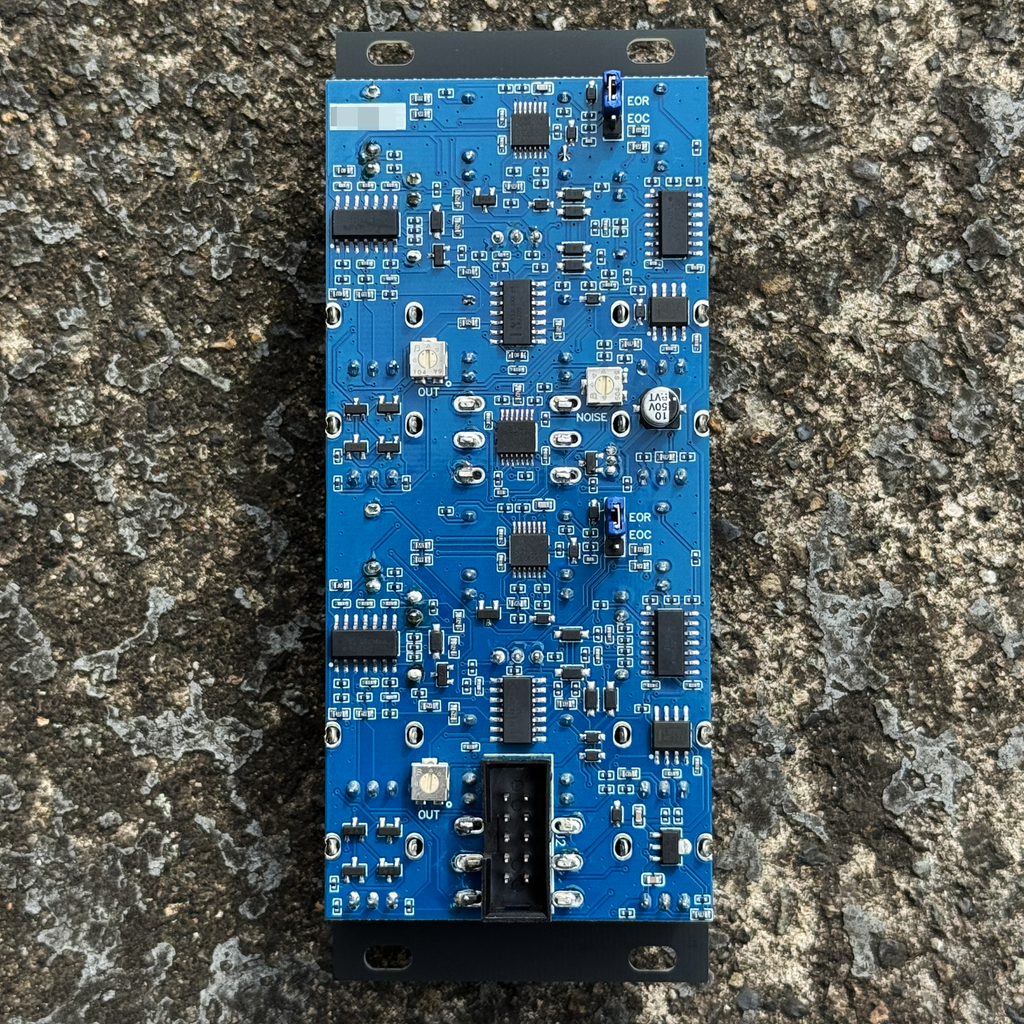

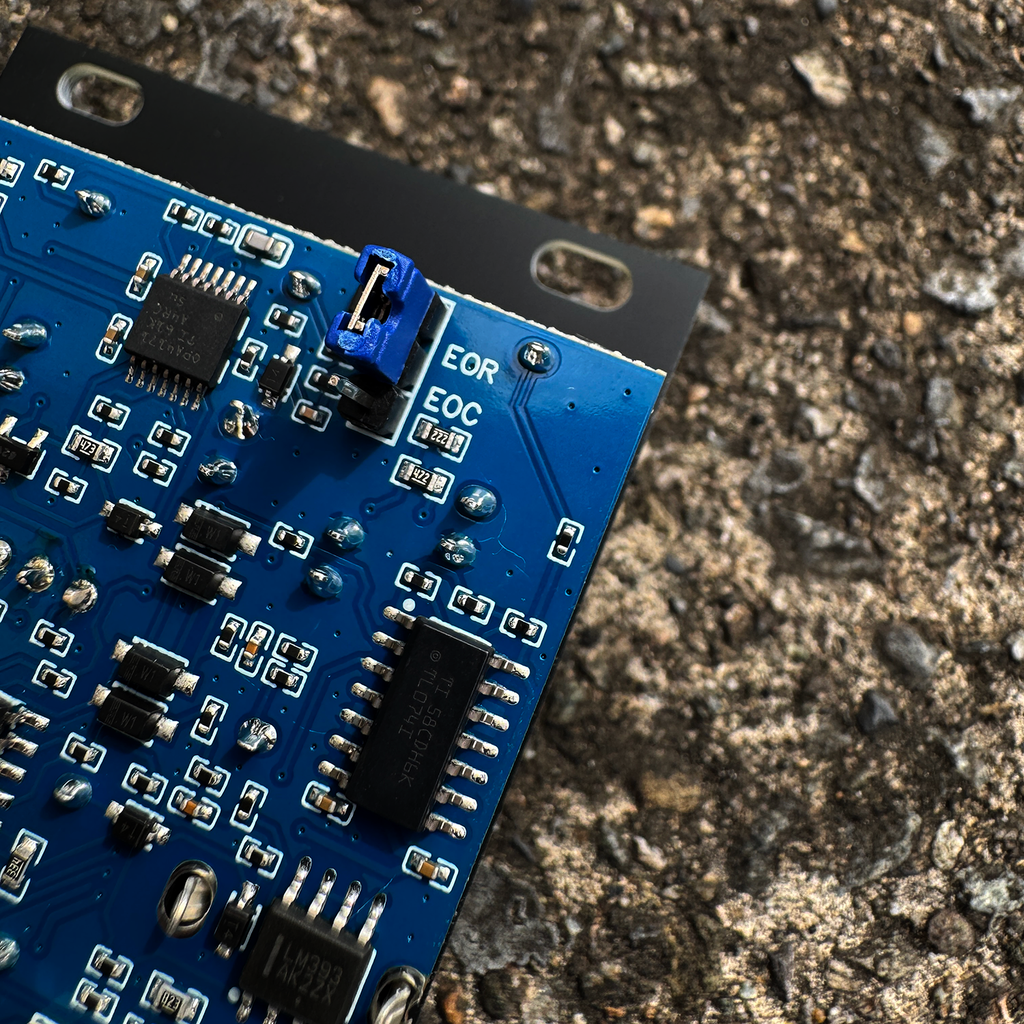

    基板上ののV/OCT1、VOCT2と表示されている可変抵抗トリマーを+ドライバーなどで調整することで、SpeedのCVコントロールを調整する事ができます。
    *正確なV/OCTのトラッキングはできません。

    V/OCTと書かれていない方の2つの可変抵抗トリマーでは、出力電圧を調整する事ができます。大きく回しすぎると、エンベロープが出力されなくなるので、その際は可変抵抗を戻して再度トリガーもしくはCycleをオンにして調整してください。


    Notes

    このモジュールはPCBを使用したパネルの特質上、擦れや傷がある場合がございます。

    • マウントネジは付属しません
