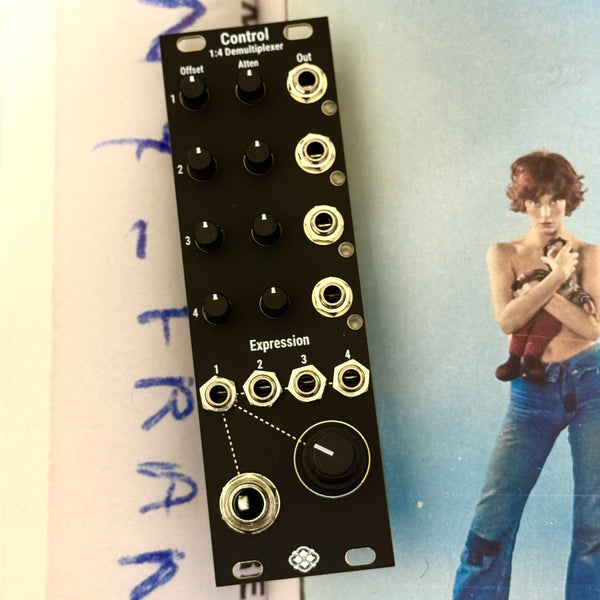

Control
sdkc instruments（定吉楽器）のControlは、エクスプレッションペダルの接続も可能な、4チャンネルのオフセット/アッテヌバーター・モジュールです。
ユーロラックモジュラーのパフォーマンスにおいて、足でCV信号をコントロールできることは演奏の可能性を拡げます。
各チャンネルのCVインプットにケーブルが接続されていない場合、Master KnobとEXP Pedal Inからの信号が全チャンネルに適用されます。ただし、Ch2以降のチャンネルに外部CVが接続された場合は、そのポイントから外部CVが内部接続をオーバーライドします。
* 例）Ch3の入力に外部CVを接続した場合、Master KnobとEXP Pedal Inの信号はCh1とCh2に、Ch3に接続されたCVはCh3とCh4に適用されます。
Master Knob
0V から 8V のオフセットを設定します。入力2以降にケーブルが接続されていない場合、この信号は全チャンネルで共有されます。
ギター用エフェクターで利用される『エクスプレッション・ペダル』を接続できます。出力は0V～8Vです。標準的なTRS接続のエクスプレッション・ペダルに対応し、背面スイッチで極性切替が可能になっています。
・CW-Sleeve / Wiper-Tip / CCW-Ring
・CW-Sleeve / Wiper-Ring / CCW-Tip
このモジュールはM-AUDIO製のエクスプレッションペダルEX-Pを使用して開発されました。
各チャンネルの入力信号を-1倍～+1倍のレンジでで増幅または減衰させることができます。
各チャンネルに対して-8V～+8Vのオフセット電圧を加えます。
Offsetノブ、Attenuverterノブともにセンタークリックを備えていますが、アナログ回路の性質上、センター位置は正確なゼロを保証するものではありません。
- M-Audio EX-P
Width : 8HP
Max Depth: 30mm
Maximum current draw:
- 82mA @12V
- 71mA @-12V
- マウントネジは付属しません
