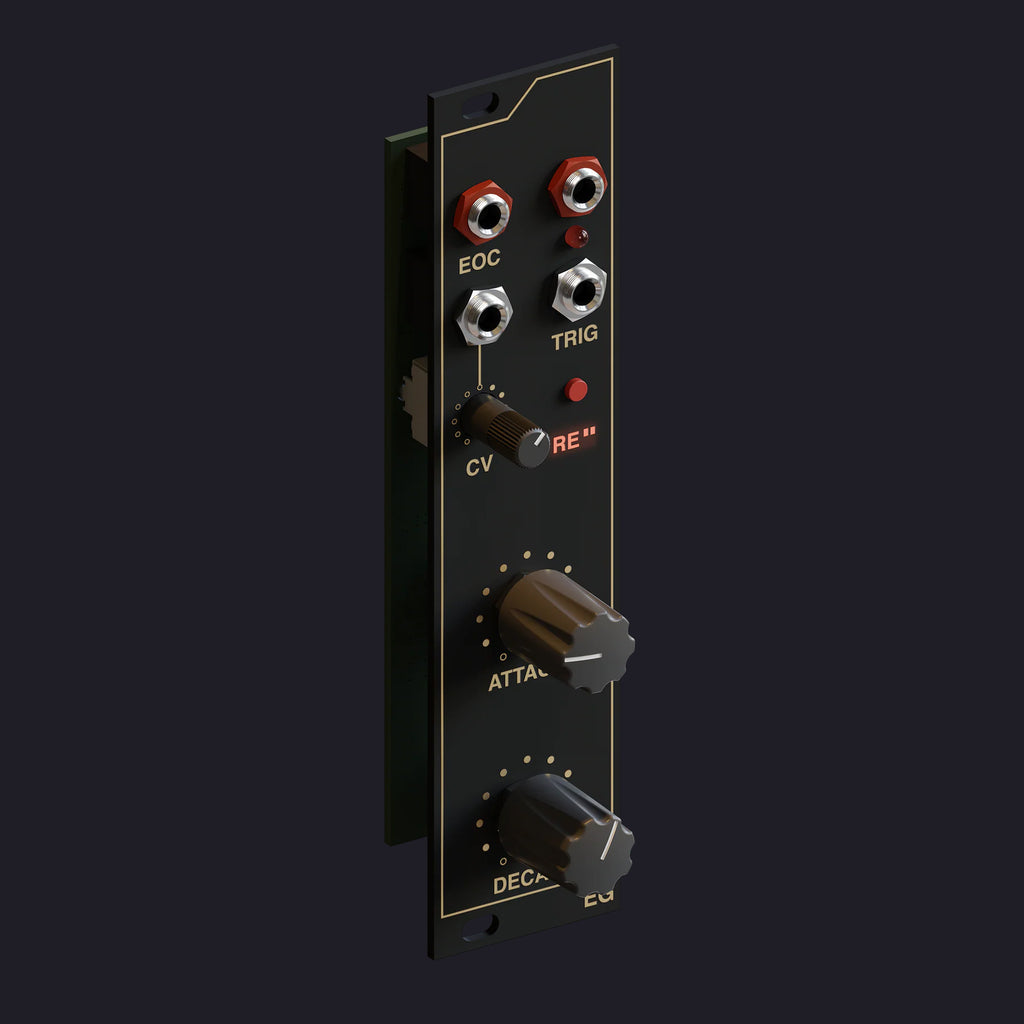

EG


TRIG：トリガー入力です。立ち上がりエッジ（トリガー、クロックなど）でエンベロープを始動させます。

EOC: "end-of-cycle" (エンド・オブ・サイクル)出力です。エンベロープがトリガーされた後0Vに戻り、サイクルの終わりで出力される約5msのトリガー出力です。CV入力と合わせて、CV制御のトリガーディレイとして機能することができます。トリガー入力にパッチングすることでセルフトリガやループを構成できます。

RE: "re-trig" はミニスイッチを押すたびにワンショットモードとリトリガーモードを切り替えます。ワンショットモードでは、EGは現在実行中のエンベロープサイクルが終了するまで、新たなトリガーに反応するのを待ちますが、リトリガーモードではエンベロープサイクルの途中でもトリガーに反応します。

CV：このCV入力はアッテヌバータ・ノブを介して、エンベロープの全体の長さを調節します。

OUTPUT：EGの最大出力は〜6Vです。

• ADエンベロープ・ジェネレーター
• EOCトリガー出力
• ワンショットモードとリトリガーモード
• アッテネーター付きのCV入力で全体の長さを調節可能
• 6HP
• +12V：30mA
• -12V：-30mA

• サイズ：6HP (D=約25mm)
• 付属品：Eurorack Power Cables (10pin - 16pin)
