Buffered Multiple
最小スペース(2HP)で、最大1:6、または1:3 x 2系統の高精度なマルチプル（信号分配）を提供する便利なモジュールです。優秀なバッファー回路を搭載し、高精度な信号分配を可能にしました。2つLEDにより各チャンネルの信号状況がモニターできます。
主な特徴
- 1 x 3または1 x 6の高精度バッファード・マルチプル。バッファー回路により、パッシブのマルチプルに比較して、入力信号をより正確な精度で分配可能。
- 最初の入力は2番目の入力にノーマライズ接続（最大1:6マルチプルとして機能、2番目の入力にジャックインした場合は1:3マルチプル×2系統として機能）。
- 各入力に絶縁バイポーラLEDモニターを装備。正の信号は緑色が強く、負の信号は赤が強くなるので信号の状況を素早く視認。
- CV、オーディオ、あるいはゲートやトリガーとの相性が抜群。
- -2HPのミニマム幅デザイン。さらに奥行きがスリムでスキッフケースにも対応。
仕様
Width: 2hp / Weight: 23gr / Depth: 20mm
Power consommation:
-12v: 25mA
+12v: 20mA
電源リボンケーブルの接続

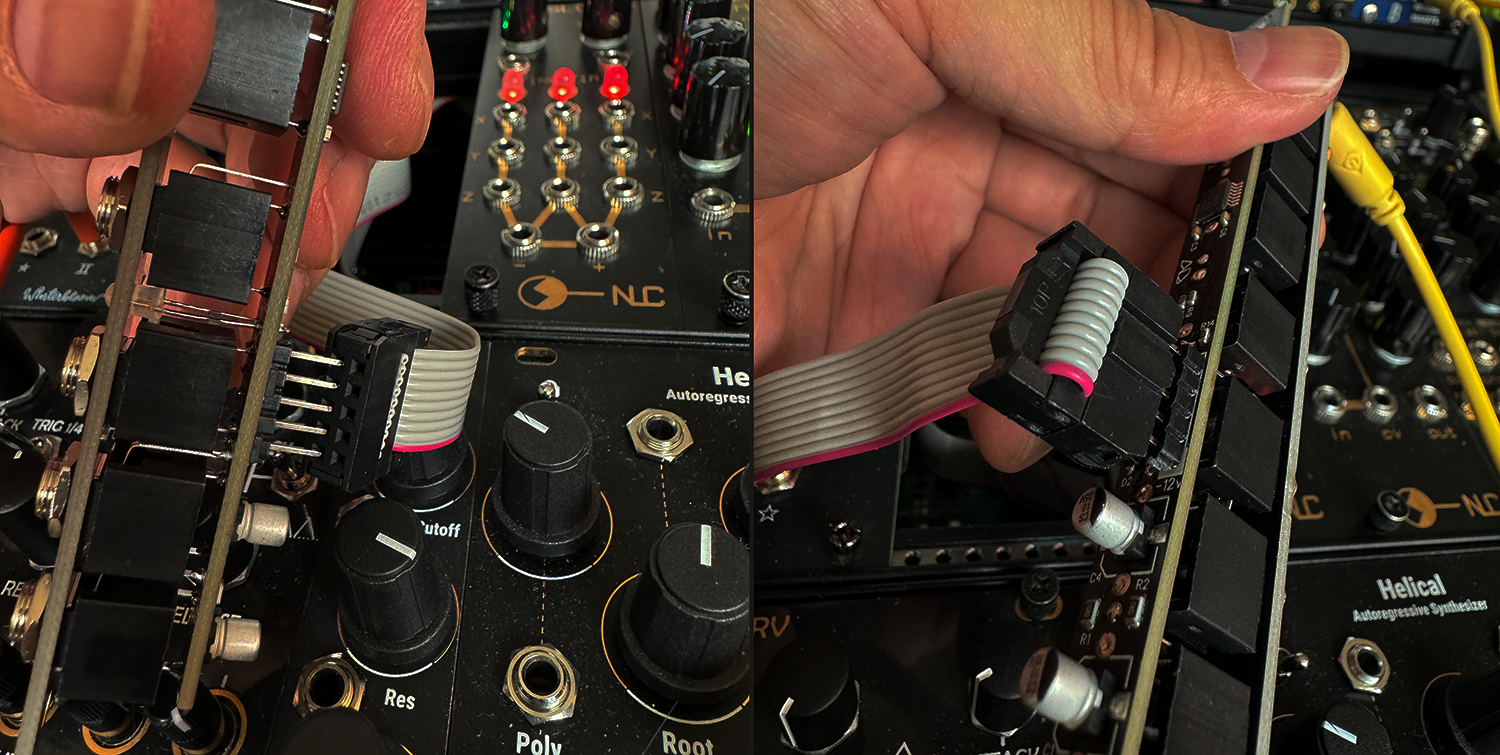

＊電源リボンケーブルの接続用のピンは1列です。上記写真のように、基板に-12Vと表記のある側に、リボンケーブルの赤い線側を合わせ、片側の列のみ接続してください。
