Relay Perc 2

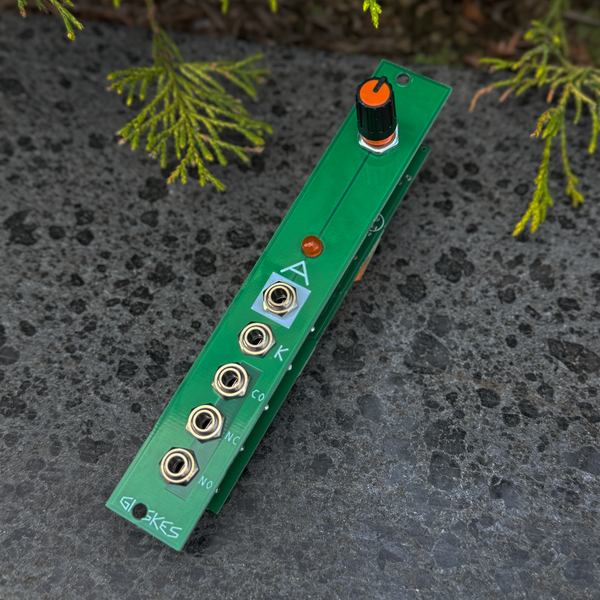

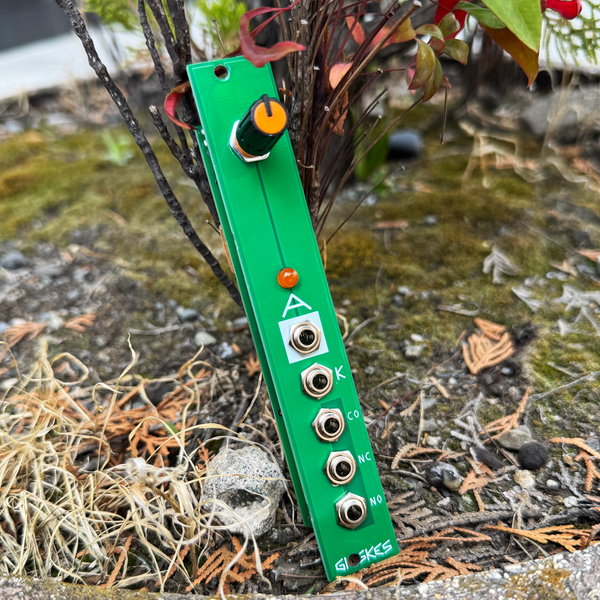

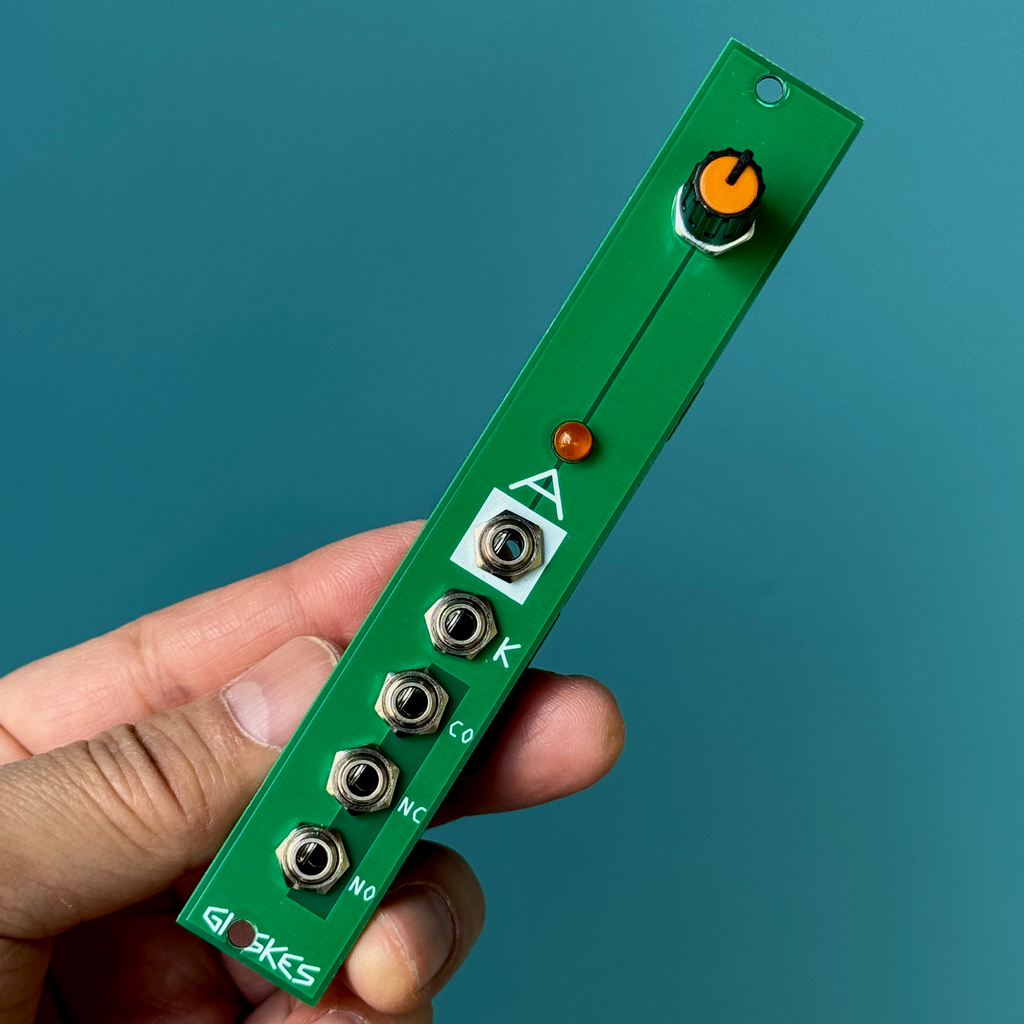

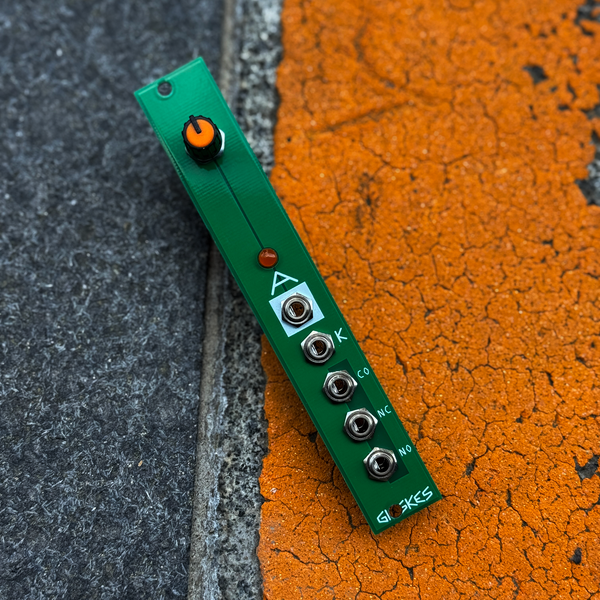

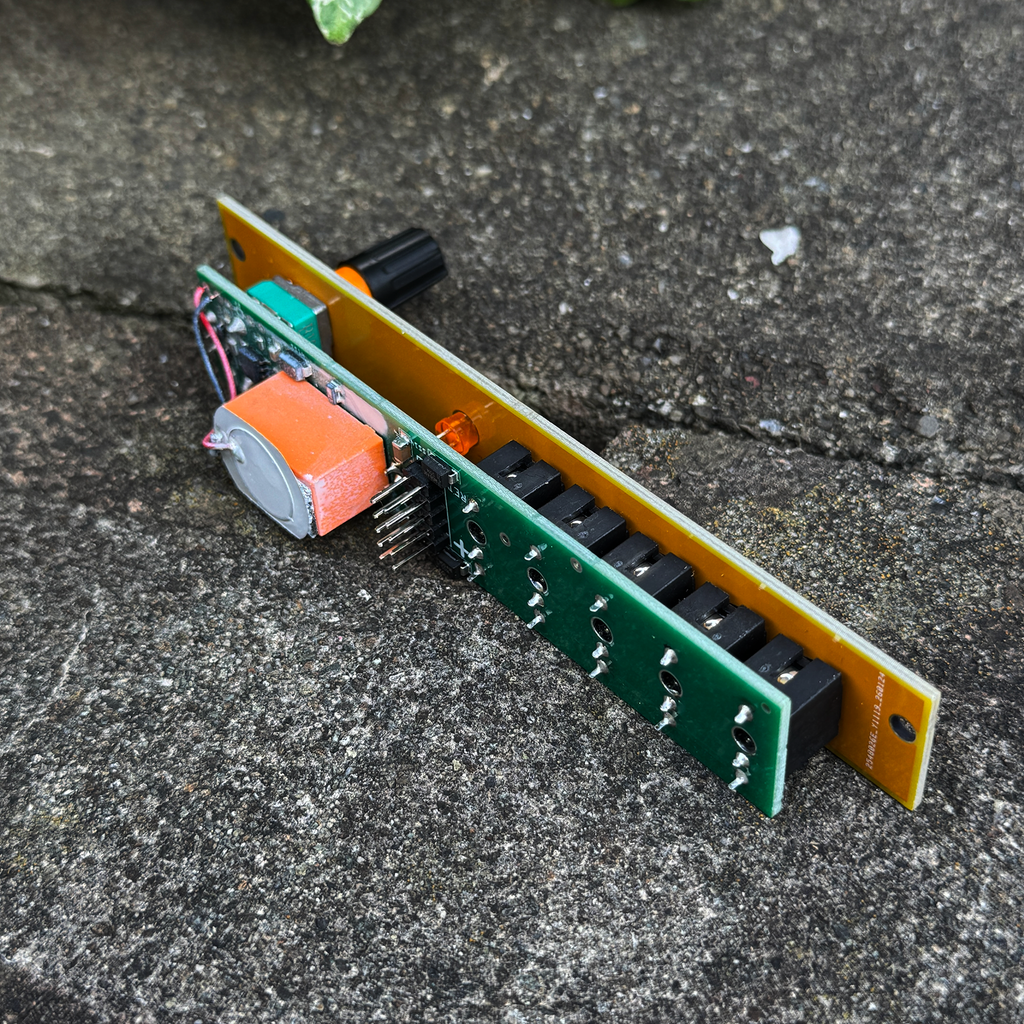

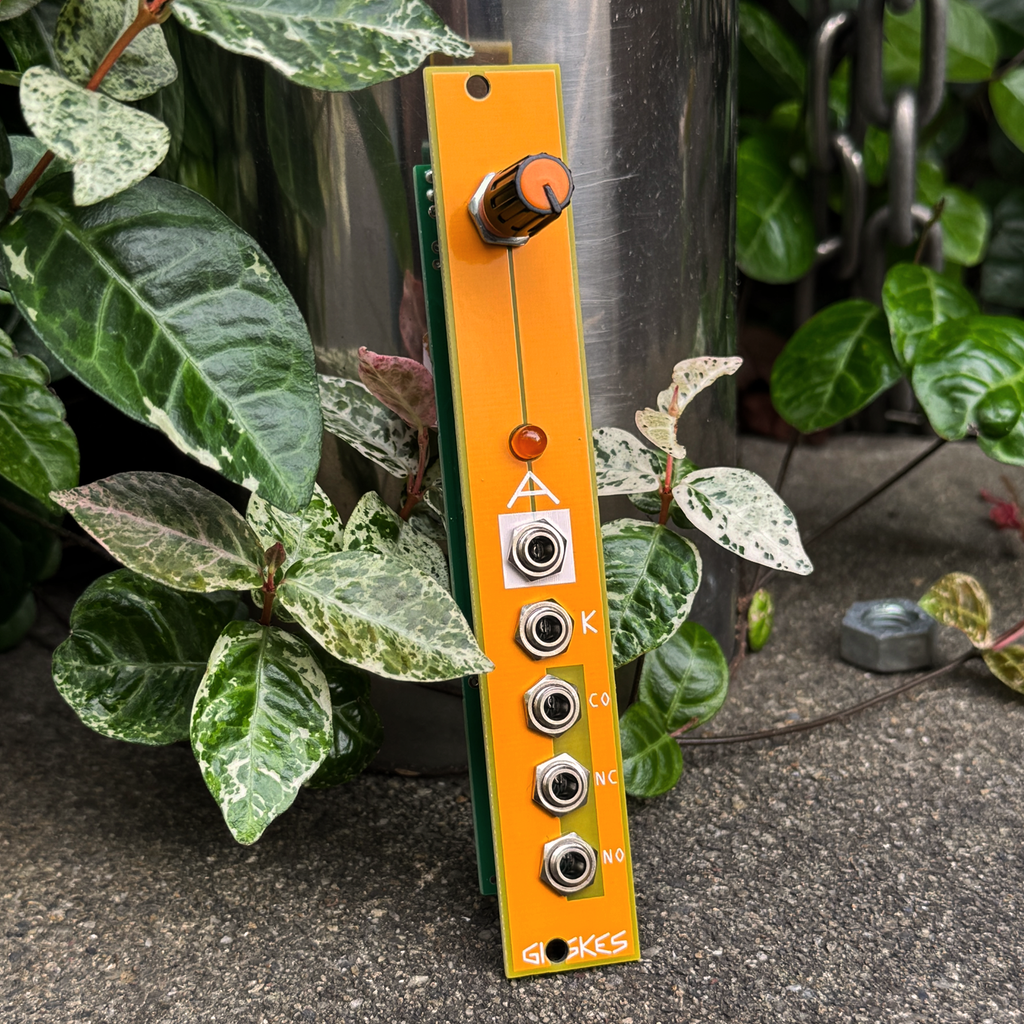

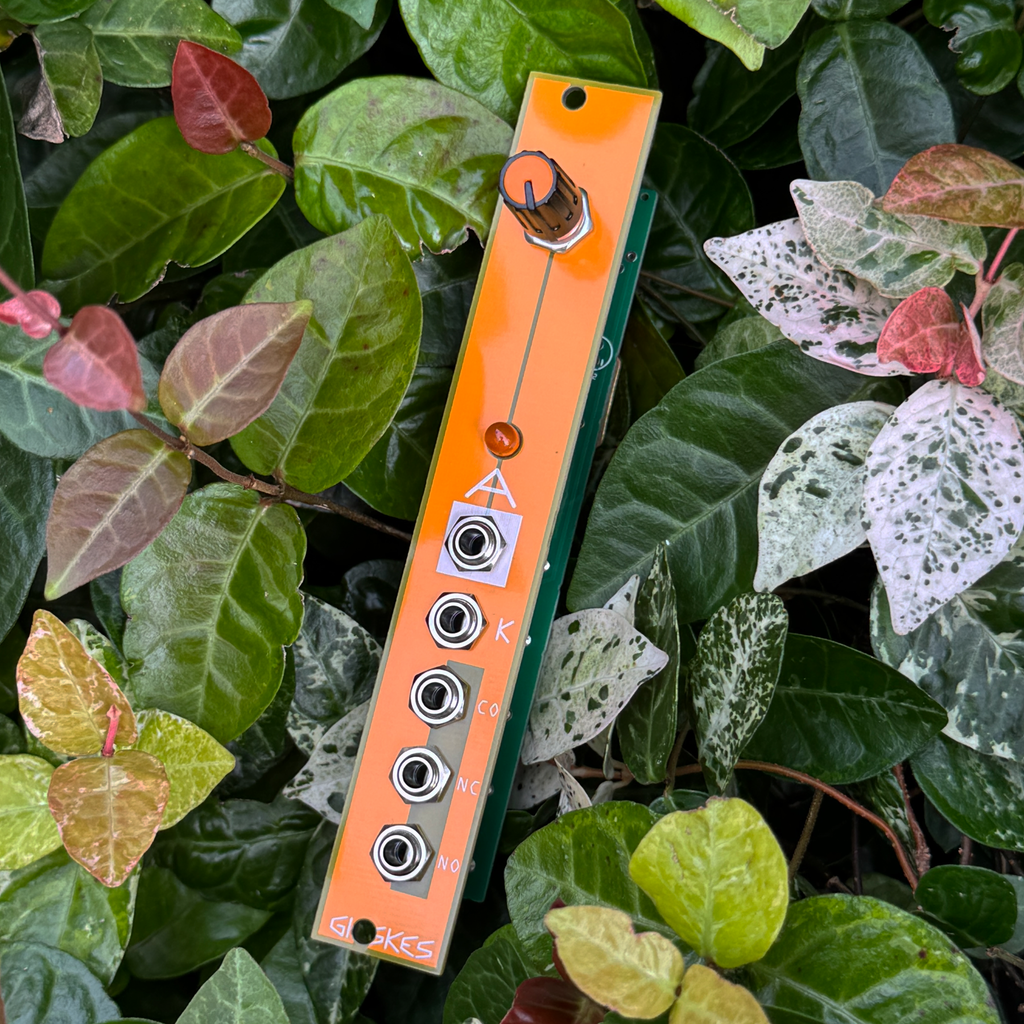

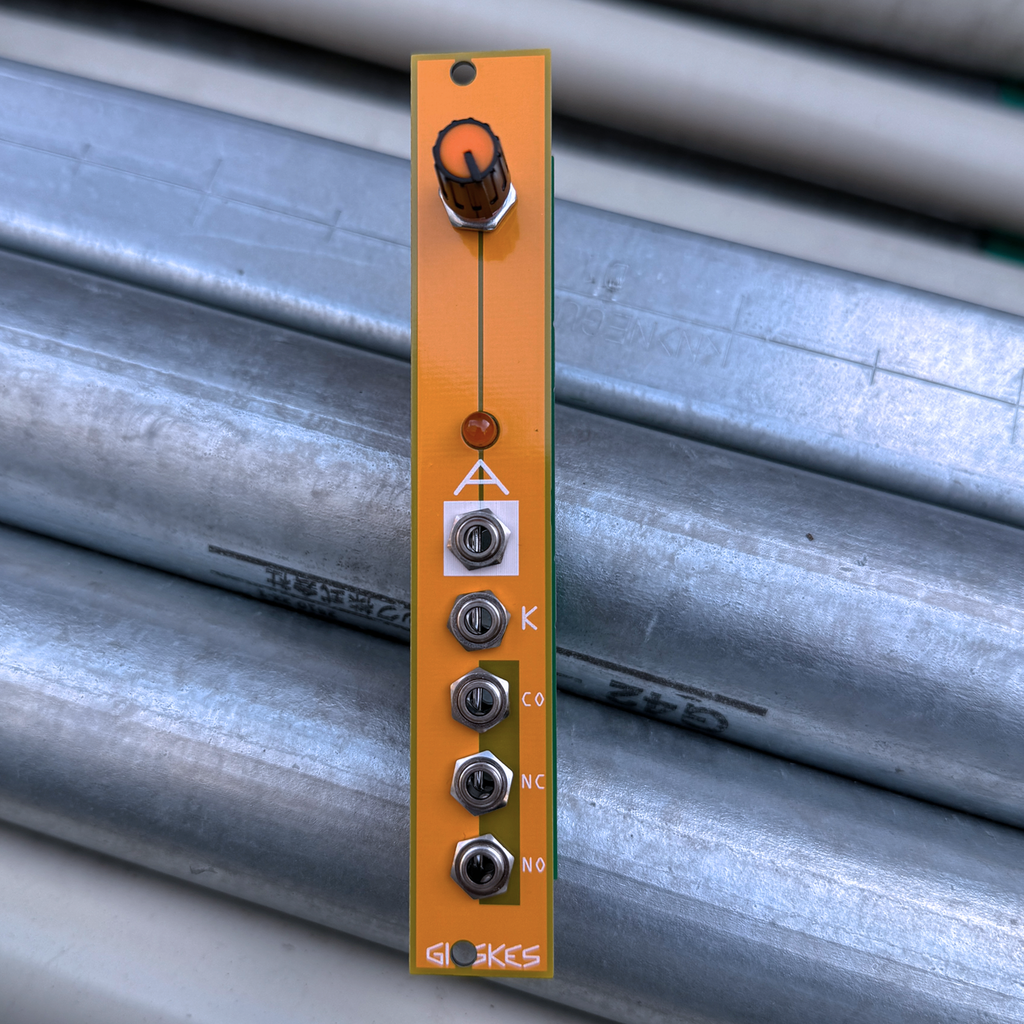

Gijs Gieskes Relay Perc 2は、物理リレーを使用した独特で独創的なモジュールです。

コントローラーとしての機能に加えて、リレーの動作音をピエゾで拾うことで特有のパーカッシブ・サウンドをオーディオ出力することもできます。

単なるスイッチング・モジュールにとどまらず、「音」と「制御」が一体化した実験的かつ実用的なツールです。

Relay Perc 2の特徴

・物理リレーによるスイッチング

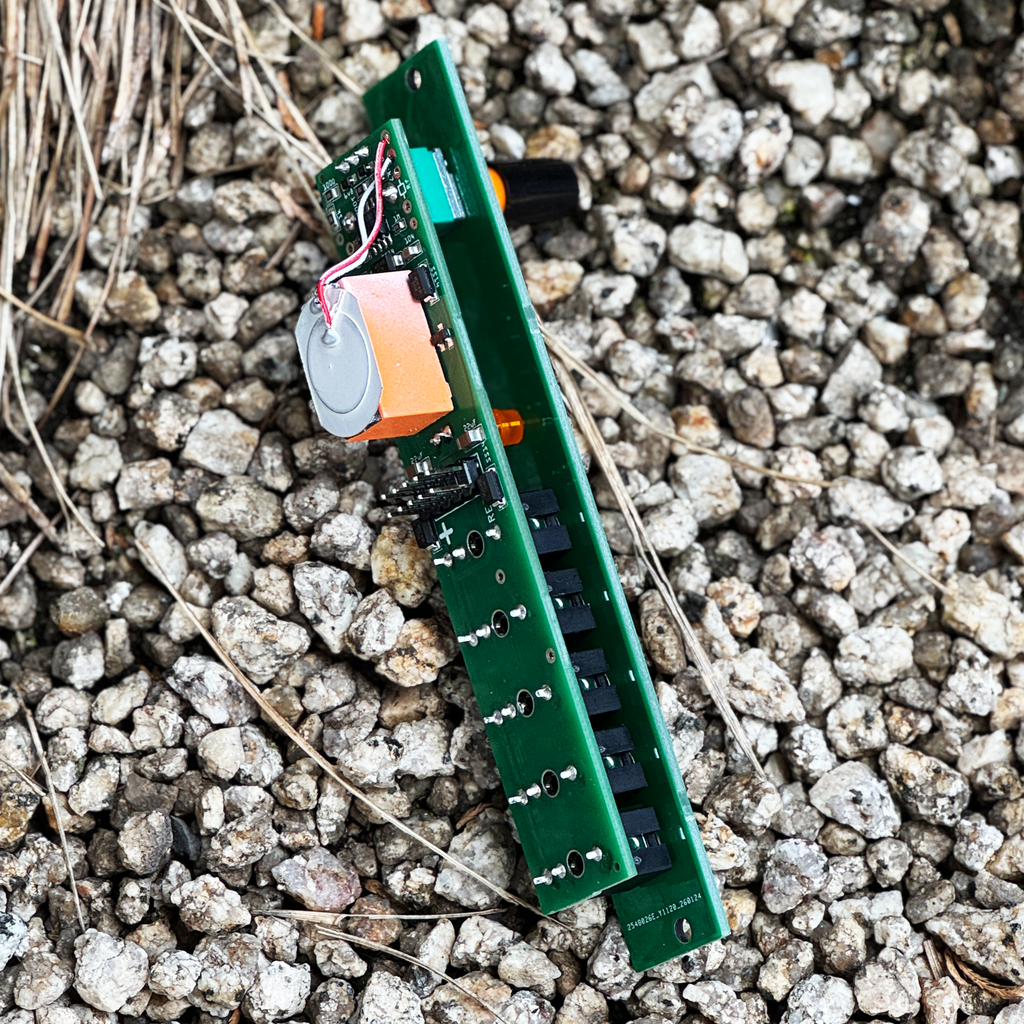

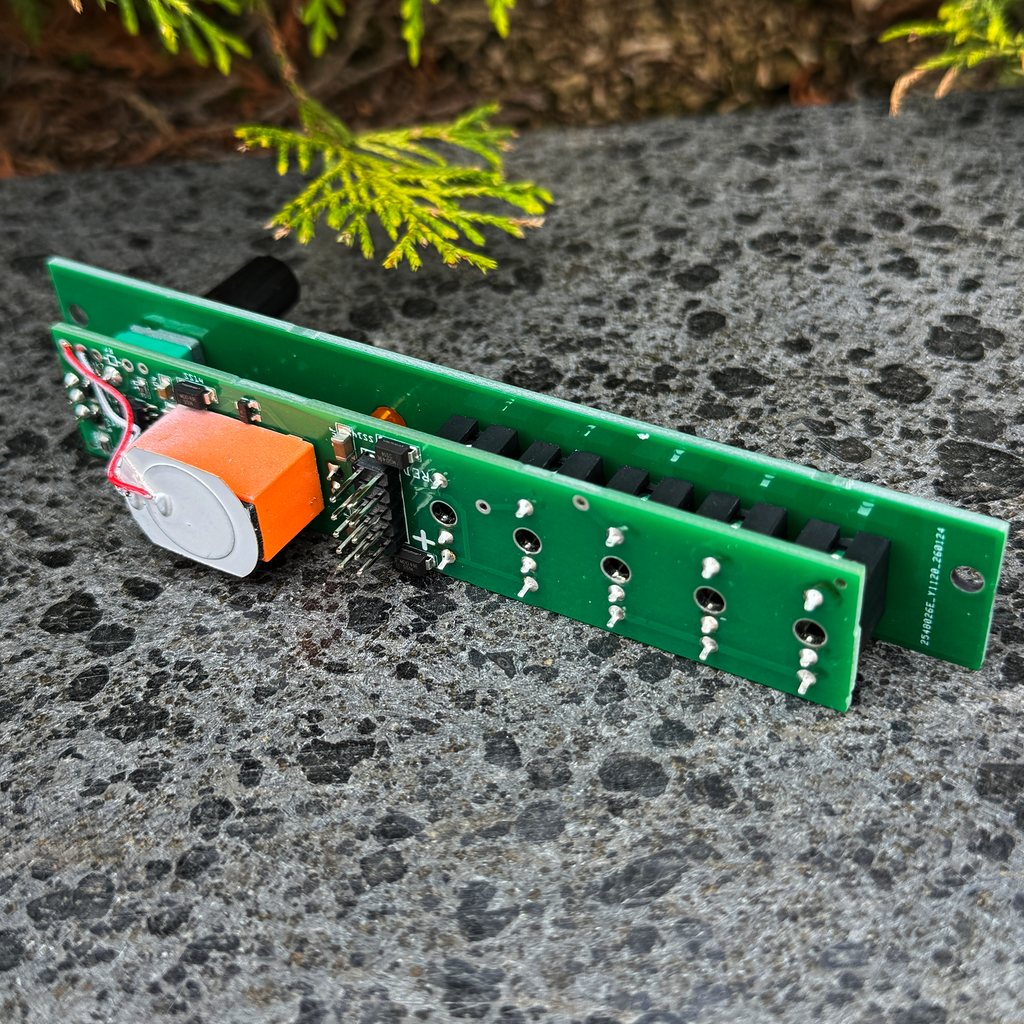

・ピエゾによるリレー音のオーディオ出力

・ゲートで制御可能なSPDTスイッチ（CO / NC / NO）

・オーディオ / CV 両対応の双方向スイッチ

・コンパクトな4HP設計

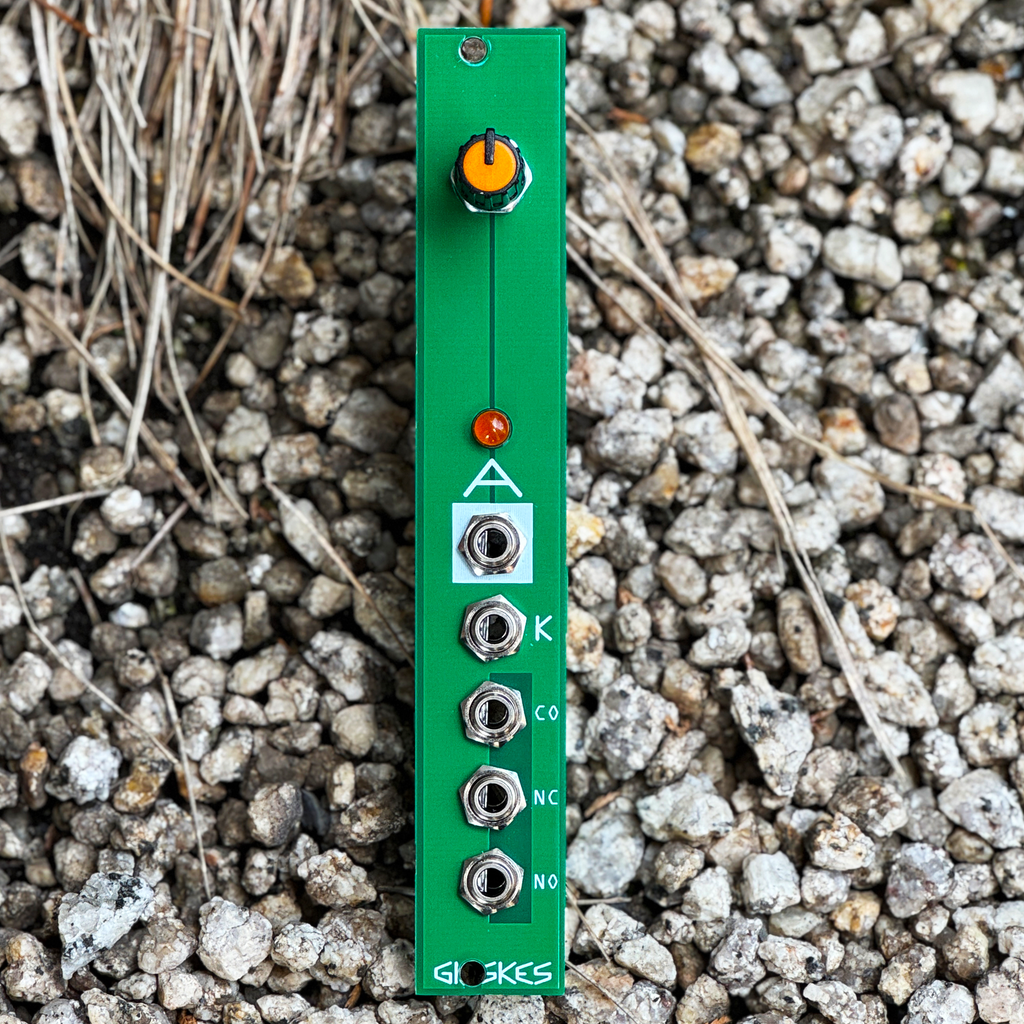

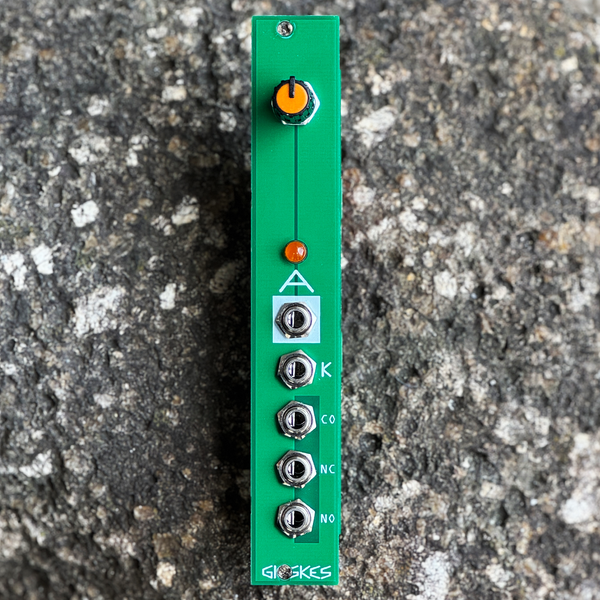

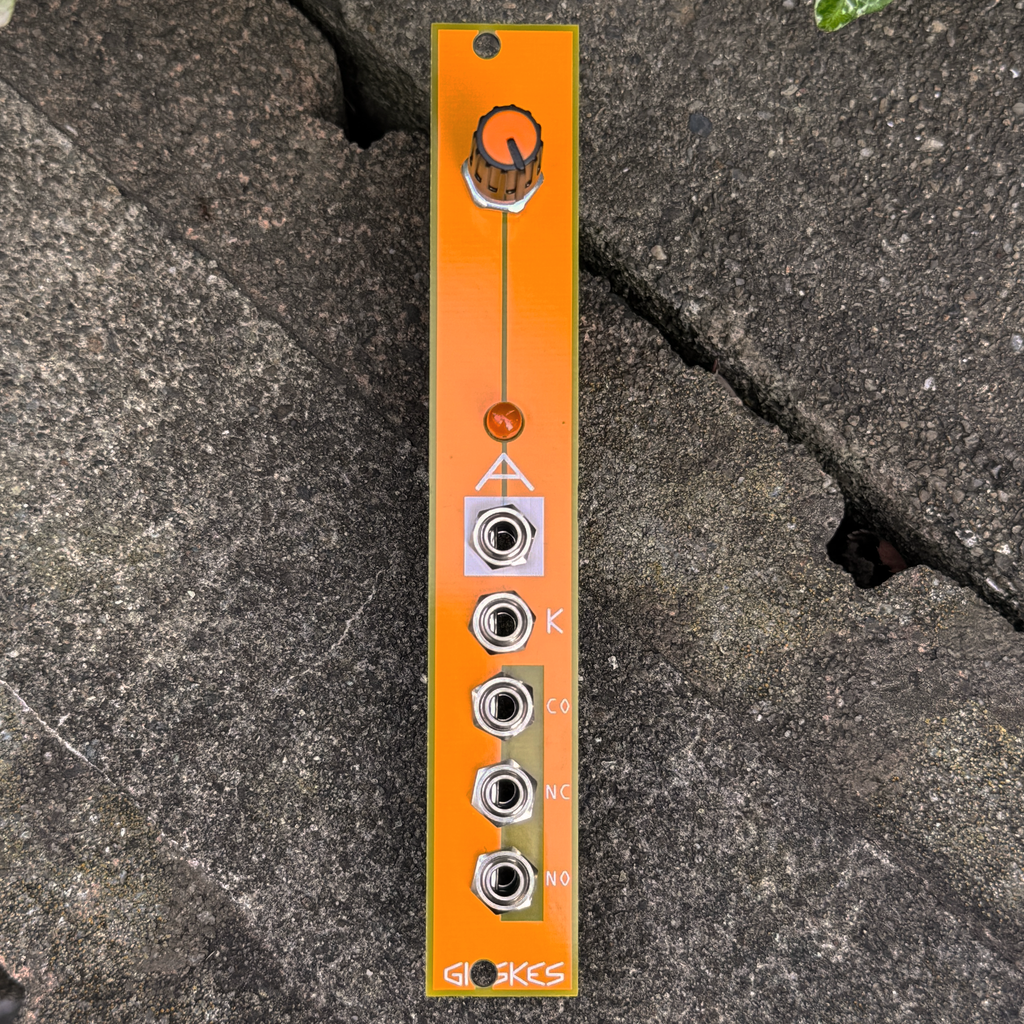

各端子について

CO（Common）：共通端子。ここを基準に接続が切り替わります。

NC（Normally Closed）：通常時（ゲートなし）にCOと接続される端子。

NO（Normally Open）：ゲート入力時にCOと接続される端子。

ゲート信号により、COがNCからNOへと切り替わります。

使用例の一部

■ オーディオ（CV）切り替え（A/Bセレクター）：2つの音源(CV)をゲートで切り替え

CO → ミキサー
NC → オシレーターA
NO → オシレーターB

シーケンスに合わせて音色を切り替え。

■ エフェクトのオン／オフ：ドライ音とエフェクト音を切り替え

CO → 出力
NC → ドライ音
NO → エフェクト音

特定のタイミングだけディレイやリバーブを加えるなど

■ CVの切り替え：モジュレーションの切り替えにも対応

■ リレー音を使ったパーカッション：内蔵ピエゾにより、リレーの動作音をそのままオーディオ出力！アナログならではのクリック感や個体差のあるアタックを持ち、キックやクリック系パーカッションとして使用可能。

仕様

・幅：4HP（20mm）

・消費電流：+35mA / -4mA

・ゲート入力でリレーを制御

・オーディオ出力（約10Vpp、ボリューム調整付き）

・双方向SPDTスイッチ（CO / NC / NO）

ビデオ（旧モデルの動画です）
