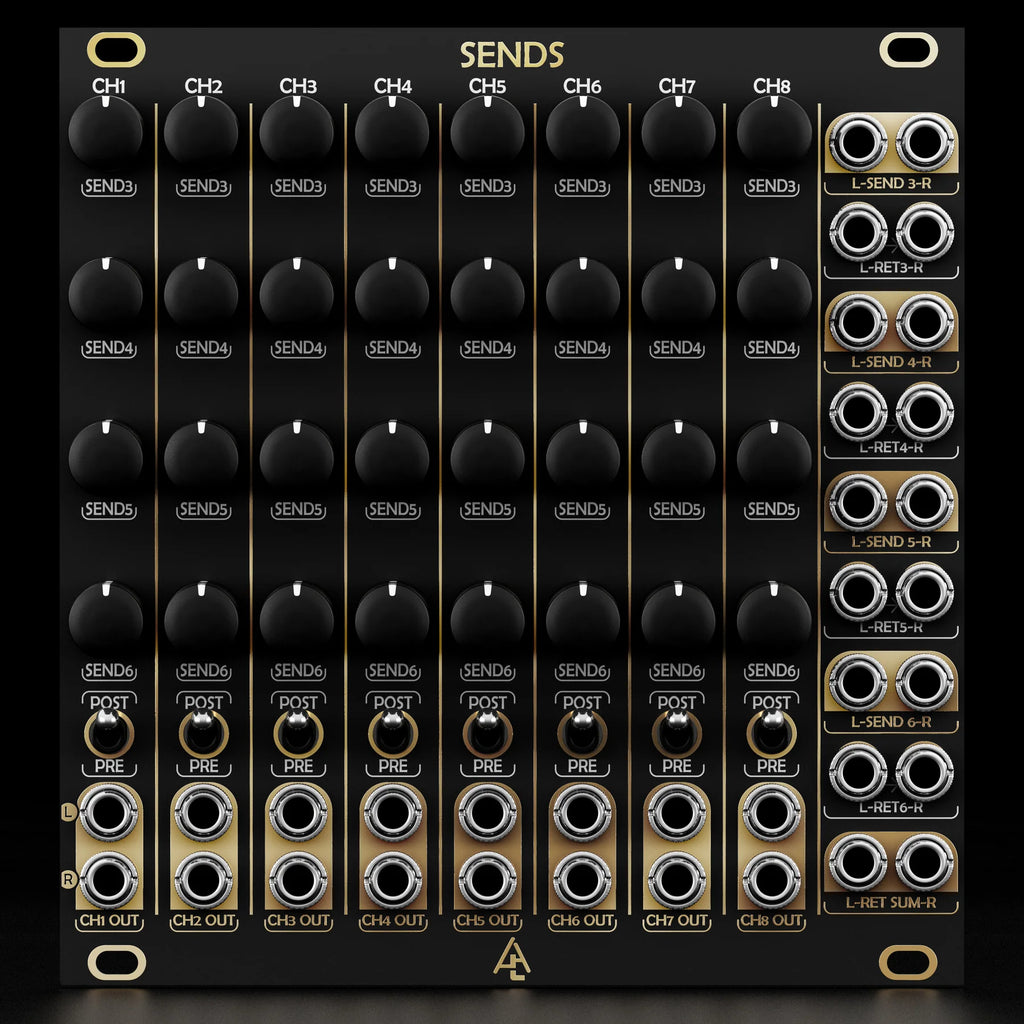

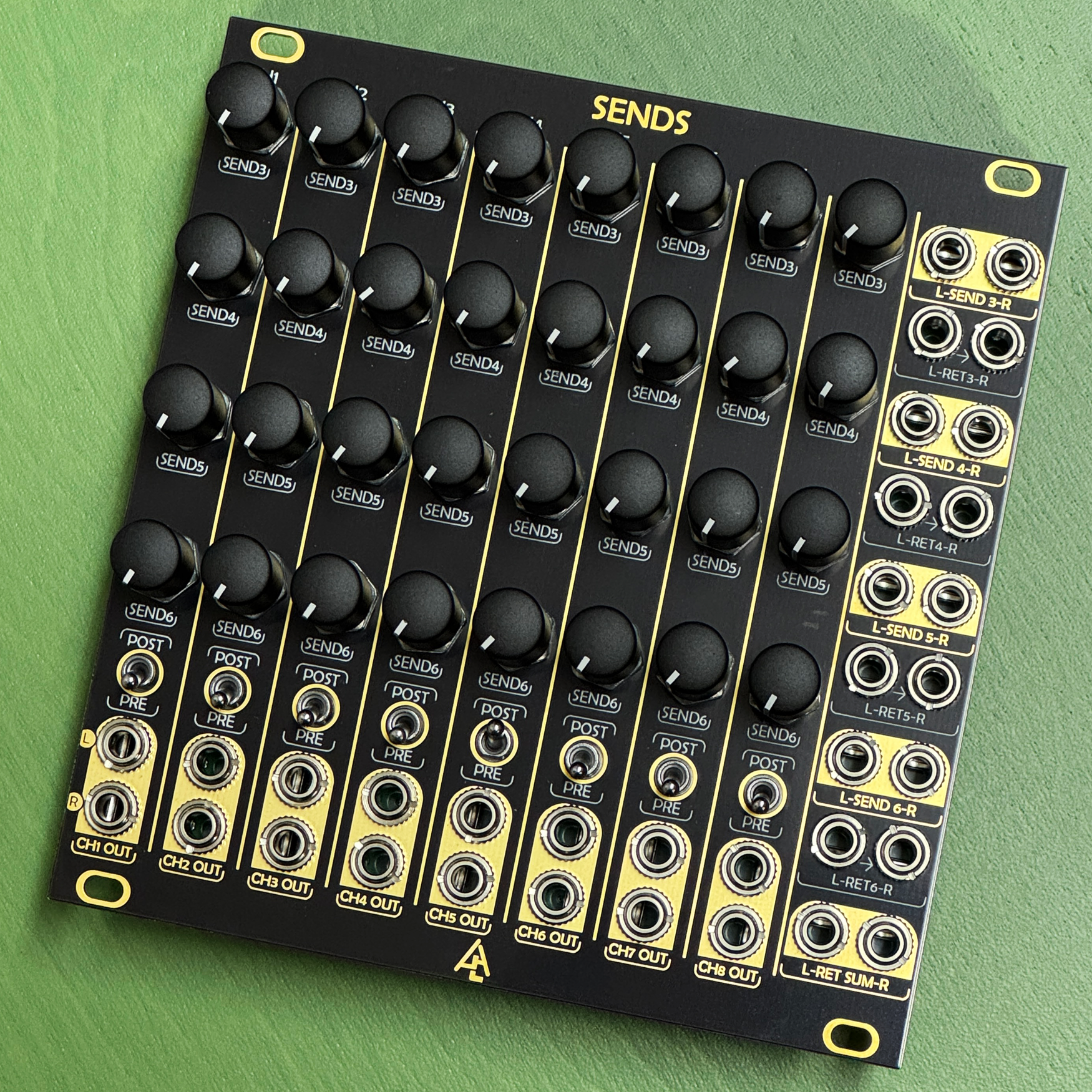

SENDS

Bartender V2 および Barback V2 拡張用のセンド/リターン・モジュールです。

Sends モジュールは、次の 2 つのモードで使用できます。

1. 4系統のセンド／リターン・チャンネルを追加するモード

   　Bartender V2／Barback V2 にリボンケーブルで接続すると、最大 8 チャンネル分（4センド・バス＋4リターン・バス）が追加されます。

   　各チャンネルは PRE／POST を切り替え可能で、さらに各チャンネルには 3.5mm のダイレクトアウト端子が備わっています。

   　アウトプットジャックは、そのチャンネルのスイッチで選択した PRE／POST の設定に追従します。



2. ステレオ・マトリクス・ミキサー・モード

   　リボンケーブルを接続せずに使用した場合は、4×8 のステレオ・マトリクス・ミキサーとして動作します！

   　この場合、ダイレクトアウト端子を入力として使用します。

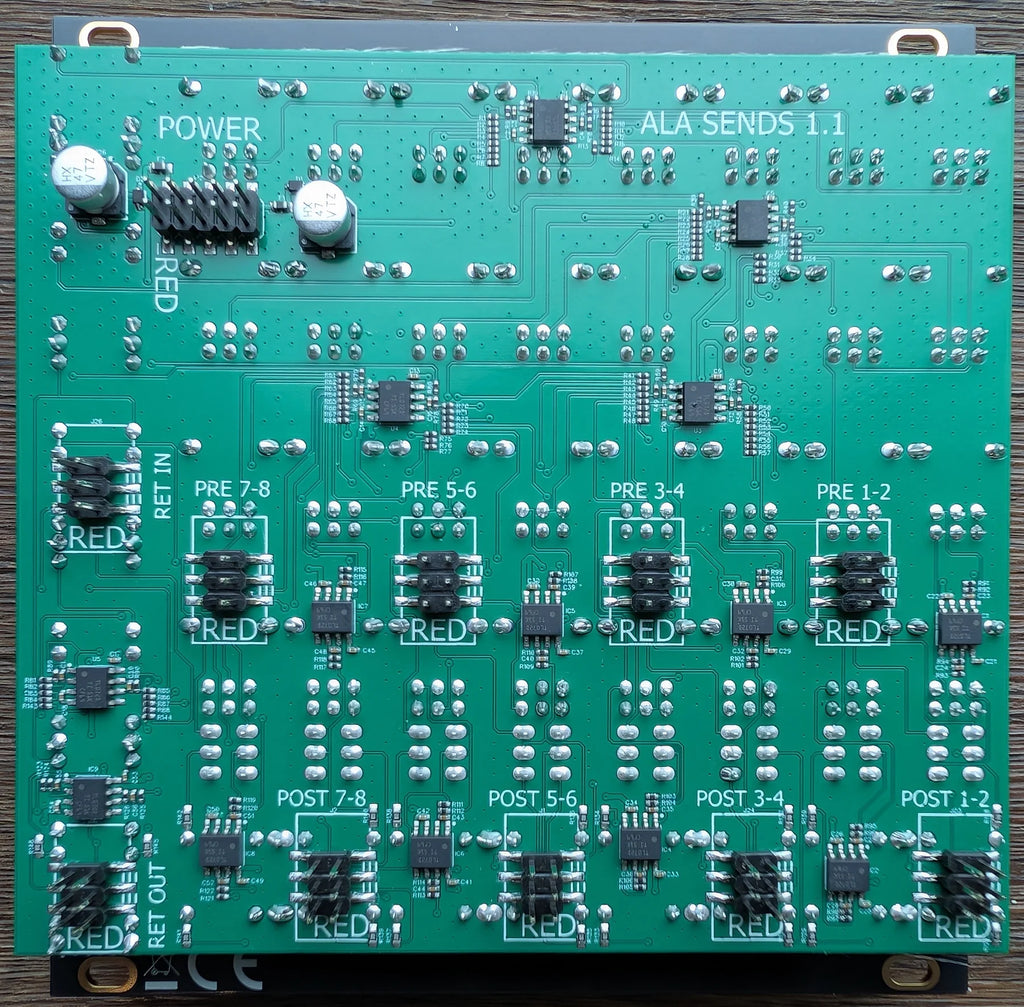

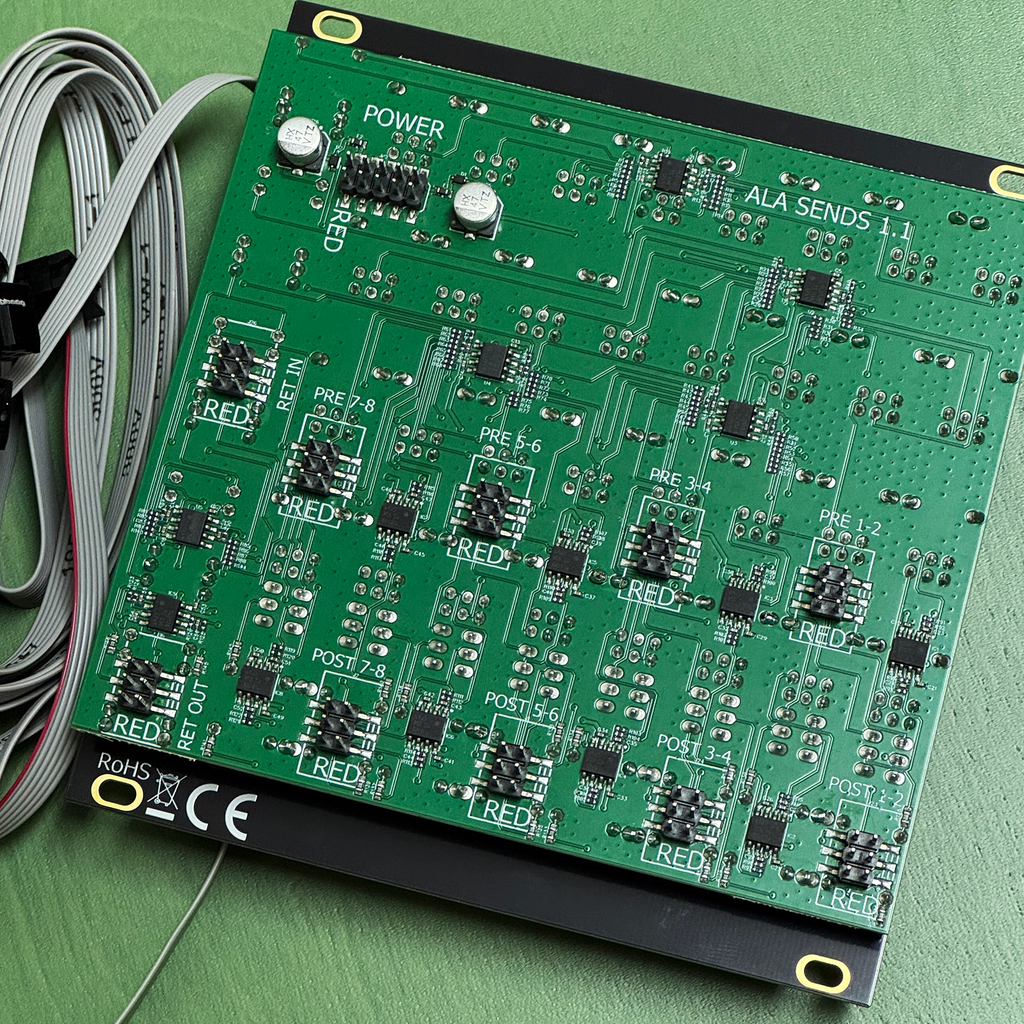

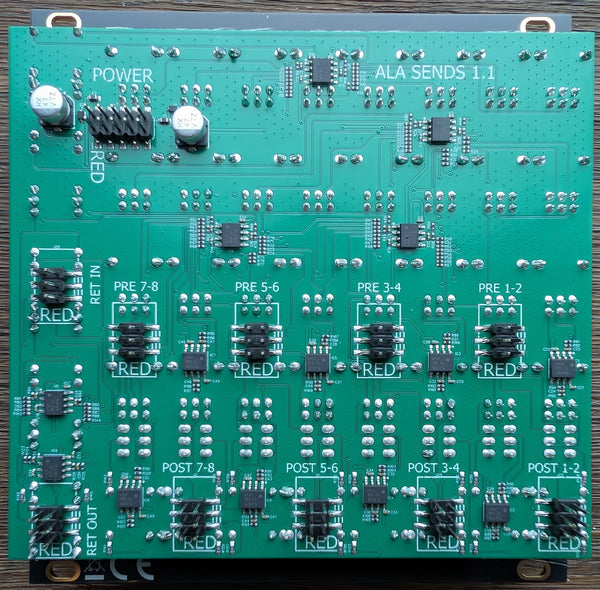

リボンケーブルについて

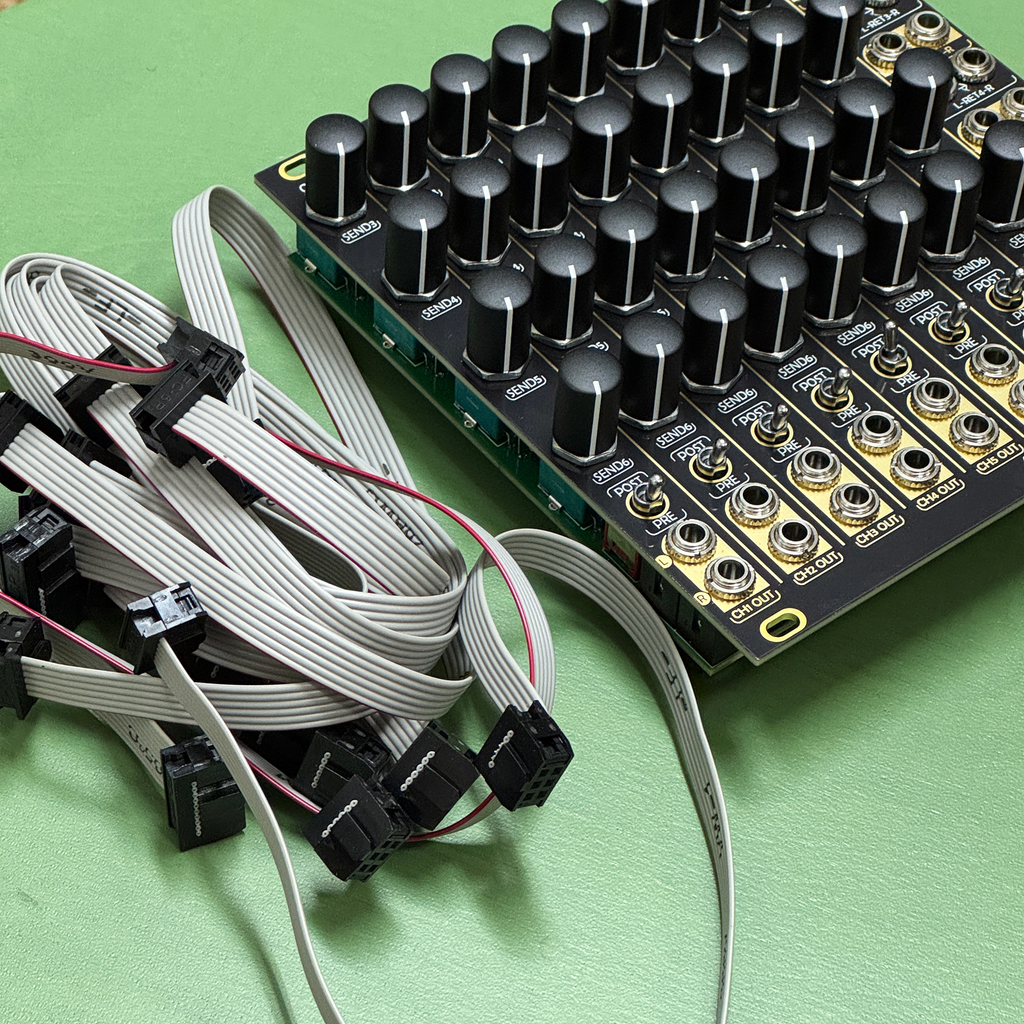

　オーディオ信号をすべて接続するために、合計 9 本の 2×3 リボンケーブルと電源ケーブルを使用します（全て製品に付属しています）。

Bartender／Barback の PRE／POST 出力と他のダイレクトアウト拡張モジュール（OUTS や BAL OUTS）を同時に接続することはできません。

接続方法

• 　各チャンネルペアの PRE／POST を接続します。PRE または POST のみ使用する場合は、必要な方だけ接続して構いません。


• 　リターンサム信号を Bartender に戻すには、Sends モジュールの「RET OUT」を Bartender の「CASE IN RET (Line)」に接続します。

• 幅：24HP
• +12V：35mA
• -12V：35mA
