Sequence
Sequence
BUGBRAND

Sequence

通常価格 ¥110,000 ¥0 単価 あたり
税込 配送料は購入手続き時に計算されます。

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

BugBrandモジュラーの予約注文について

BugBrand製のモジュラーシンセは、英国ブリストルで全てハンドメイドで製造されています。生産数が常に限られているため、そのほとんどは受注生産です。よって日本国内でも販売用の在庫を確保できることが少ないのが実情です。モジュールを入手するには、ビルダーのトム氏に製造のリクエストをすることからスタートします。ビーツヴィル では日本国内のお客様の為にご予約のリクエストを承ることができます。メール(beatsville.store@gmail.com)にて気軽にご相談くださいませ。

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●


Sequenceモジュールは強力なシーケンス&クロッキングモジュールで、通常のバイナリーアプローチとは異なる興味深い機能を備えています。コアは、クロッキング、リセット、方向入力オプションを備えたバイナリ・ロジック・カウンター・チップを中心に構築され、8つの出力ステップでは、2つのゲート・バスと可変Up/Downグライド付き電圧出力を提供します。モジュールの背面には複数の拡張ヘッダーがあり、他のクロッキング・モジュールと接続して、統合されたシーケンス・システムを構築することができます。

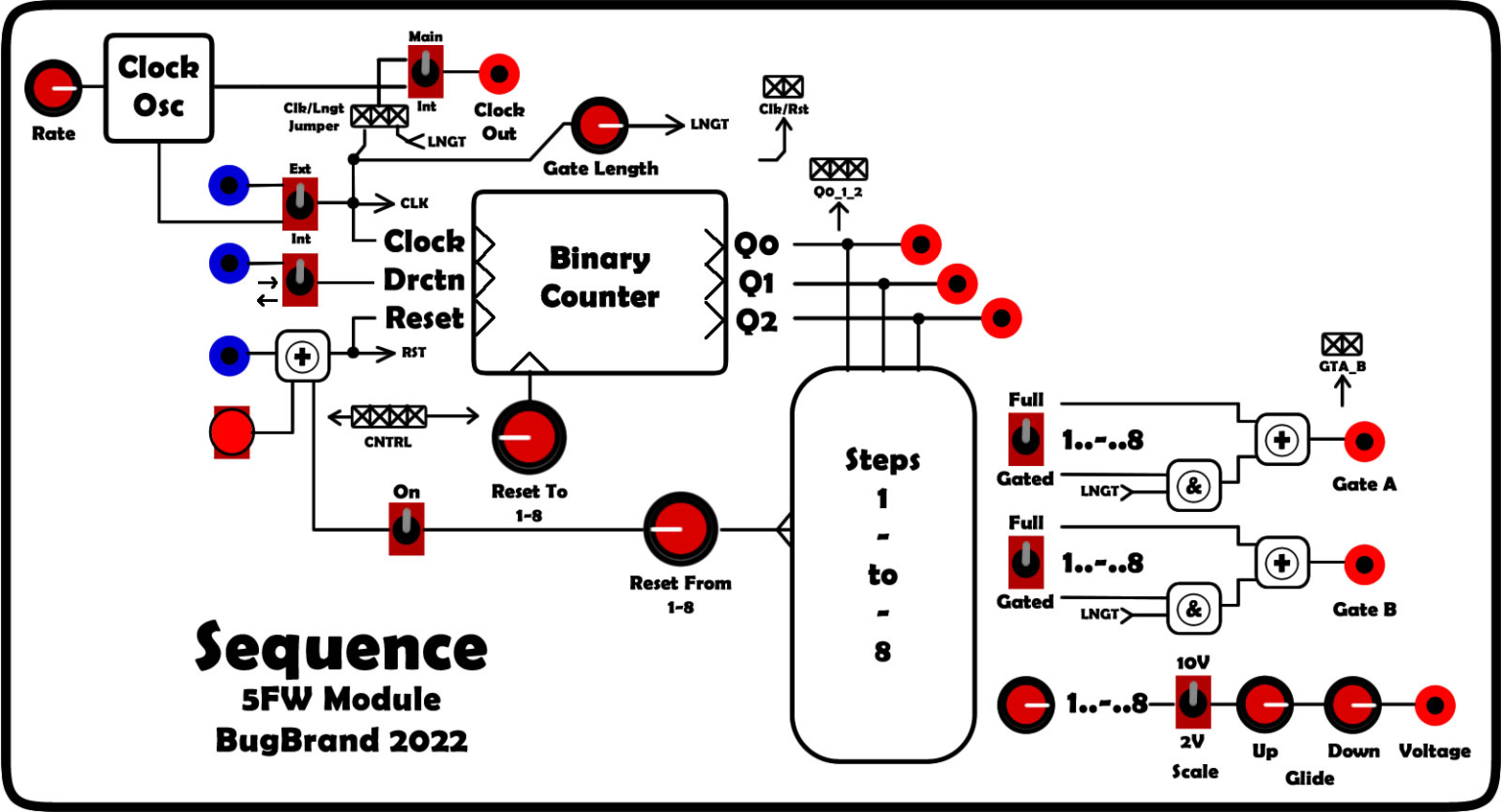

上のブロック図をご覧ください。制御入力はコンパレータ(スレッショルドc.+1V)を通過するので、ほとんどすべての信号で動作します。

  • Clocking – オンボード・クロック・オシレーターは約0.65Hz/40BPMから140Hz(8400BPM!)まで対応します。メイン・クロック・ソースはインターナル(クロック・オシレーター)またはエクスターナル・ソースのいずれかに切り替え可能で、オーディオ・レート(最大20kHzまでテスト済み!)でも問題なくクロックを刻むことができます。
    クロック出力はインターナルとメインから切り替え可能で、外部クロック入力に送り返す前にクロックOscを送信して分割することができます(この提案をしてくれたPalleに感謝!)。このスイッチのMainオプションは、標準ではCLKに設定されているリア・ヘッダ(MAIN_CLK_OUT)を介して、Longthenedクロック・パルスを出力するように変更することもできます。
    メイン・クロック・バス(CLK)は1mSのパルスを出力し、内部クロックOscは50/50デューティのパルスを出力する。

  • Gate Length – パルスストレッチャーはCLKクロックバスをゲートバスで使用するために2mSから200mSの範囲で長さを伸ばします。

  • Direction – カウンタ・チップは、上(右)または下(左)にカウントすることができる。これは、手動で選択することも、外部から制御することもできる。ロジック入力がないか、ロジックが低い場合、カウントは上/右に動き、ロジックが高い場合、カウントは逆になる。ここで、正転と逆転を切り替えるために、ディバイド・バイ・ツー/フリップフロップが役に立つかもしれないことに注意してください。

  • Reset – リセットは、外部ソース、手動ボタン、またはOn/Offスイッチ付きの'Reset From'ステップロータリから行うことができます。リセット・イベントが発生すると、カウンターは'Reset To'ロータリーで設定されたステップに'プリセット'されます('First Step'に似ています)。

  • Binary Outputs Q0-2 – 内部カウンターはシーケンサーのアクティブ・ステップを選択する3ビットのバイナリ信号を出力し、このバイナリ値は3つのQ出力からも出力されます。このバイナリ値は、3つのQ出力からも出力されます。例えば、バイナリ・ブロック・ボルテージの制御入力に接続して、シーケンサーに追従させたり、順番をシャッフルしたり、分割したり...出力は約0V~+10Vです。

  • Gate Busses – 各ステップ・スイッチは、アップでフル、センターでオフ、ダウンでゲートに設定できます。フル・ステップとは、ゲート出力がステップ全体にわたってハイであることを意味します。ただし、ゲート長がクロック周期より長く設定されている場合は、フル・ステップになり、ステップ中ずっとハイのままになります。出力は約0V~+10V。

  • Voltage Output – 出力は0Vから+10Vの範囲に設定でき、より細かく制御するために+2Vの範囲にスケールダウンすることもできます。電圧は、独立したアップ・コントロールとダウン・コントロールを備えたリニア・グライド機能を通過します。レンジ - 立ち上がり2mS~3S、立ち下がり1mS~1.5S

リア・ヘッダーは、DDSRやデュアル・ディバイドなど、他のクロッキング・モジュールへのビハインド・バスを可能にします。

  • CLK/RST – 2ピン出力 - クロック&リセット・バスからのロジック・パルス。CLKラインは、他のモジュールのClkバス入力に接続するのが理想的です。

  • Q0_1_2 – 3ピン出力 - カウンターチップ出力とバナナソケット出力をミラーリングしたゲート出力。

  • GTA_B – 2ピン出力 - ゲートバス出力をミラーリングするゲート出力。0~+10V

  • CNTRL – 4ピン入力 - 外部ソースからステップ選択を制御できます。ピン1~3はプリセット入力(ロジック信号)で、Reset Toロータリーの機能を反映します。この場合、ロータリーを正しく動作させるには、ステップ1に設定する必要があることに注意してください。ピン4は、リセット・バスに合計する(P)リセット・パルス用です。メイン電源コネクターと誤認されないように、念のためこのヘッダーの上に2ピンのプラグが配置されていることに注意してください!


Size:
5FW
Current: +ve 30mA, -ve 5mA
