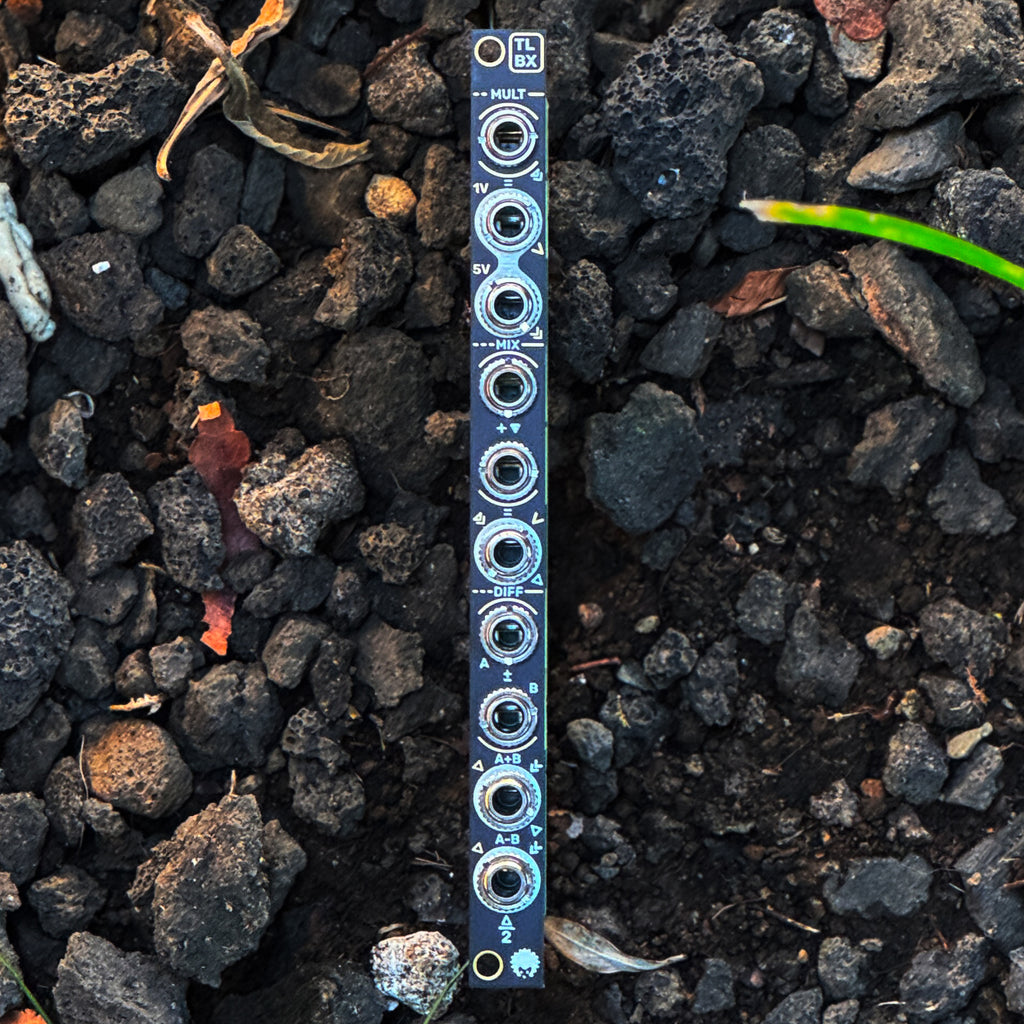

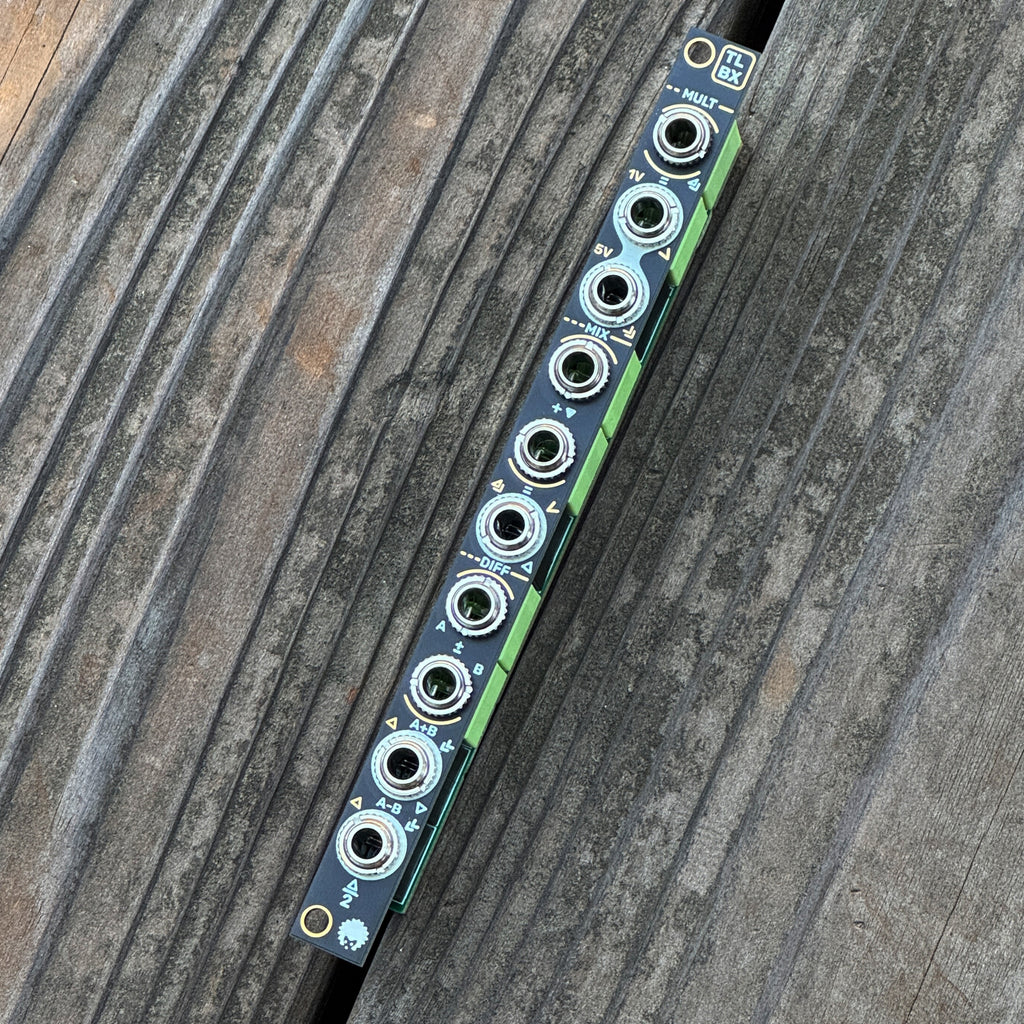

TLBX

多機能なmix/mult/math utilityモジュール(2HP)

TLBX は、わずか 2HP の中に驚くほど多くの機能を詰め込んだ、超柔軟なユーティリティ・モジュールの決定版です。考えられたノーマライズ接続により、入力信号をさまざまな組み合わせで正確・精密にミックス、マルチ、加算、減算、乗算することができます。本機は高精度部品で構成されており、オーディオ信号とCVの両方に精密に対応しています。底浅のケースにも収まる設計で、どんなタイトなケースにも組み込みやすい理想的なユーティリティツールボックスです。

TLBX の基本構成はシンプルで、3つの主要セクション（MULT、MIX、DIFF）で構成されています。これらを組み合わせて利用することで、本当に様々な役に立つ機能を、たった2HPの中で表現させることが可能になります！(詳細は日本語マニュアルをご覧ください！）

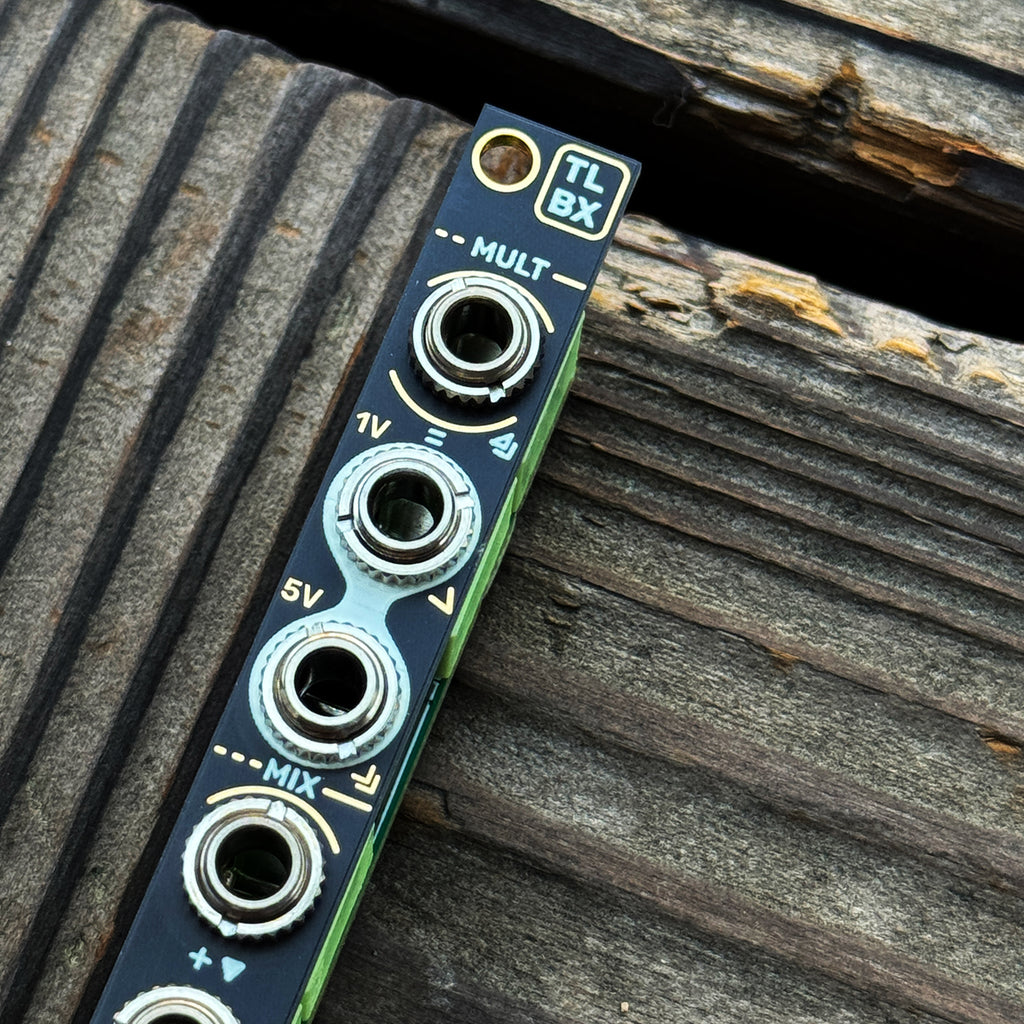

MULT

 1入力から2出力の高精度マルチプルです。入力に何も接続されていない場合、出力は 1V または 5V の電圧リファレンスとして動作します。どちらのリファレンスも高精度にキャリブレーションされており、特に 1V リファレンスは誤差が 1mV 未満という精度を誇ります。モジュールのキャリブレーション用途や、正確なオクターブトランスポーズ用途にも利用が可能です。

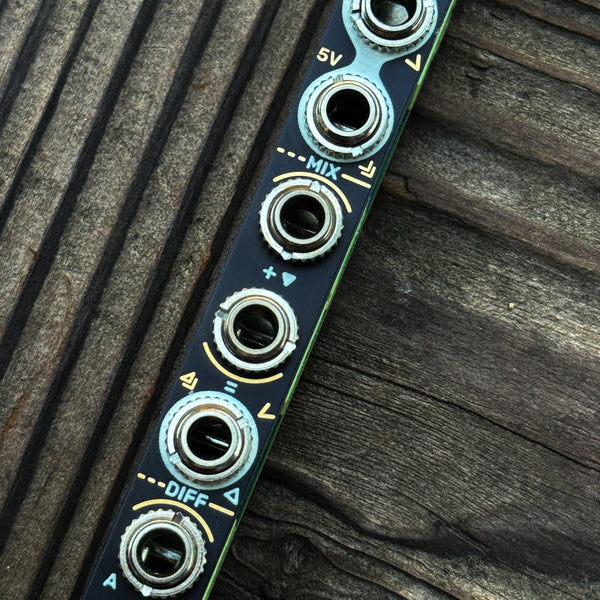

MIX

 2入力1出力のミキサー、または高精度なアダー（加算器）として機能します。2つ目の入力は1つ目の入力にノーマライズされているため、正確な 2倍電圧の乗算器として使用することも可能になっています。

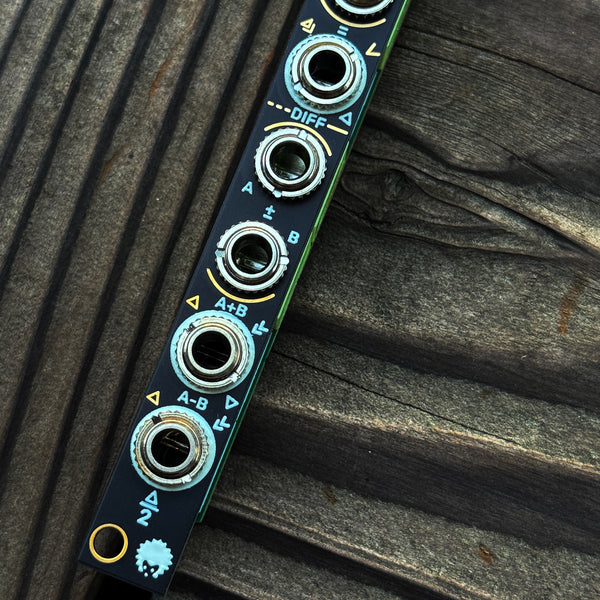

DIFF

2入力2出力の高精度な加算／減算セクションです。1つ目の出力は入力の合計、2つ目の出力は入力の差を出力することができます。

各セクションはそれぞれ独立して使用できますが、互いに巧妙にノーマライズ接続されているのが特徴です。このノーマライズによって、単純に各機能を足し合わせただけではない、さらに多彩な使い方を可能にしているのです！

TLBX は最大5出力のマルチプルとして、または5入力ミキサーとして使用することもできますし、その中間的な構成も可能です。高精度の 1V または 5V 電圧リファレンスとして使用できるほか、固定倍率の電圧乗算、精密なオフセットの追加にも対応します。ピッチCVを1オクターブまたは2オクターブ上下にトランスポーズしたり、0–5V、-5–5V、0–10V の間で電圧レンジ変換を行うこともできます。さらにコンパレータとして使用することも可能で、TLBX の最大の特徴はこの小さなサイズにおける圧倒的な柔軟性にあります。

あなたの2HPの隙間スペースを、最も効率よく便利に埋めることができます！

◎Pindsvik Audio TLBX 日本語マニュアル
https://cdn.shopify.com/s/files/1/0344/8215/9749/files/TLBX.pdf

Inputs/Outputs

• 3.5mm ジャック
• 入力インピーダンス：100k
• オーディオ信号およびピッチCVの両方に対応
• DCカップリング
• 補償付きゼロインピーダンス出力トポロジー（後段モジュールの入力インピーダンスに関係なく電圧降下が発生しません）

Usages

• さまざまな構成でのミキシングおよびマルチプル
• 1-to-2 マルチプル、2-to-1 ミキサー、2-to-2 加算／減算
• 1-to-3 マルチプル、2-to-2 加算／減算
• 3-to-1 ミキサー、2-to-2 加算／減算
• 1-to-2 マルチプル、4-to-1 ミキサー
• 1-to-5 マルチプル5-to-1 ミキサー

• 2チャンネルステレオミキサー、1-to-2 マルチプル
• 2チャンネルステレオミキサー＋追加モノラル1チャンネル
• 高精度 1V / 5V 電圧リファレンス
• 固定電圧倍率の乗算
• 電圧レンジコンバーター（0–5V、-5–5V、0–10V 間）
• オクターブトランスポーザー
• コンパレータ

Measurements

DC精度

• 静的オフセット：typical <±0.1mV、max <±0.5mV
• スケーリング誤差：typical <±0.1%、max <±0.25%

電圧リファレンス精度

• 1V：typical deviation <±0.5mV、max <±1mV
• 5V：typical deviation <±1mV、max <±2.5mV

Technical specifications

• 幅：2HP
• 高さ：3U
• 奥行き：25mm
• 消費電流：15mA（+12V）、15mA（-12V）
• 電源ヘッダーはどちらの向きでも接続可能です

◎Pindsvik Audio TLBX 日本語マニュアル
https://cdn.shopify.com/s/files/1/0344/8215/9749/files/TLBX.pdf

◎ TLBX English Manual
https://www.pindsvikaudio.com/shop/tlbx-24/document/15
