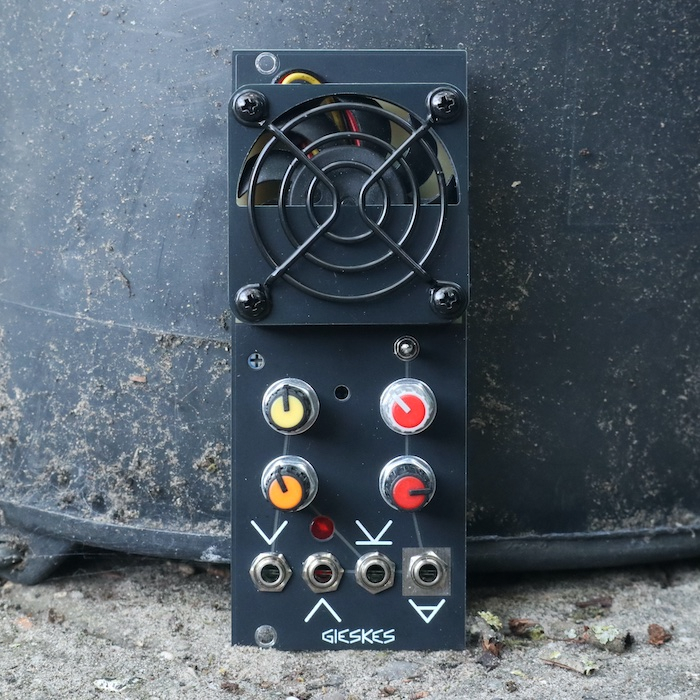

VCOFan1f

VCOFan は、光と光センサーを使ってファンの羽の動きを「音」として可聴化するモジュールです。

ファンの羽に反射した光がセンサー（LDR）に当たることで、回転の変化がオーディオ信号として出力されます。

【仕様】

トグルスイッチ（ボリューム用）

・右：常時オン

・中央：ゲート信号を受けた時のみアクティブ

・左：常時オフ

黄色ノブ：ファンの回転速度を調整（左側のCV入力に接続）

オレンジノブ：ファンスピードCV入力のアッテネータ（減衰調整）。左側のCV入力に接続

赤／グレーのノブ：ディケイ（減衰時間）を設定。中央の2つのジャック入力に接続

赤／黒のノブ：出力ボリュームを設定

左端ジャック：ファン速度用CV入力

左から2番目のジャック：ボリューム用CV入力

右から2番目のジャック：ボリュームディケイサイクルを開始するためのGATE入力

右端ジャック：オーディオ出力

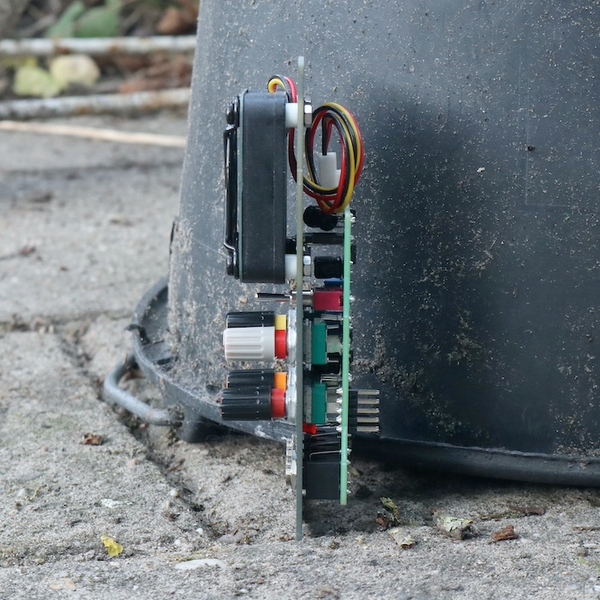

• 電源：+12V（30〜150mA）
• 幅：10HP
• 奥行き：25mm
