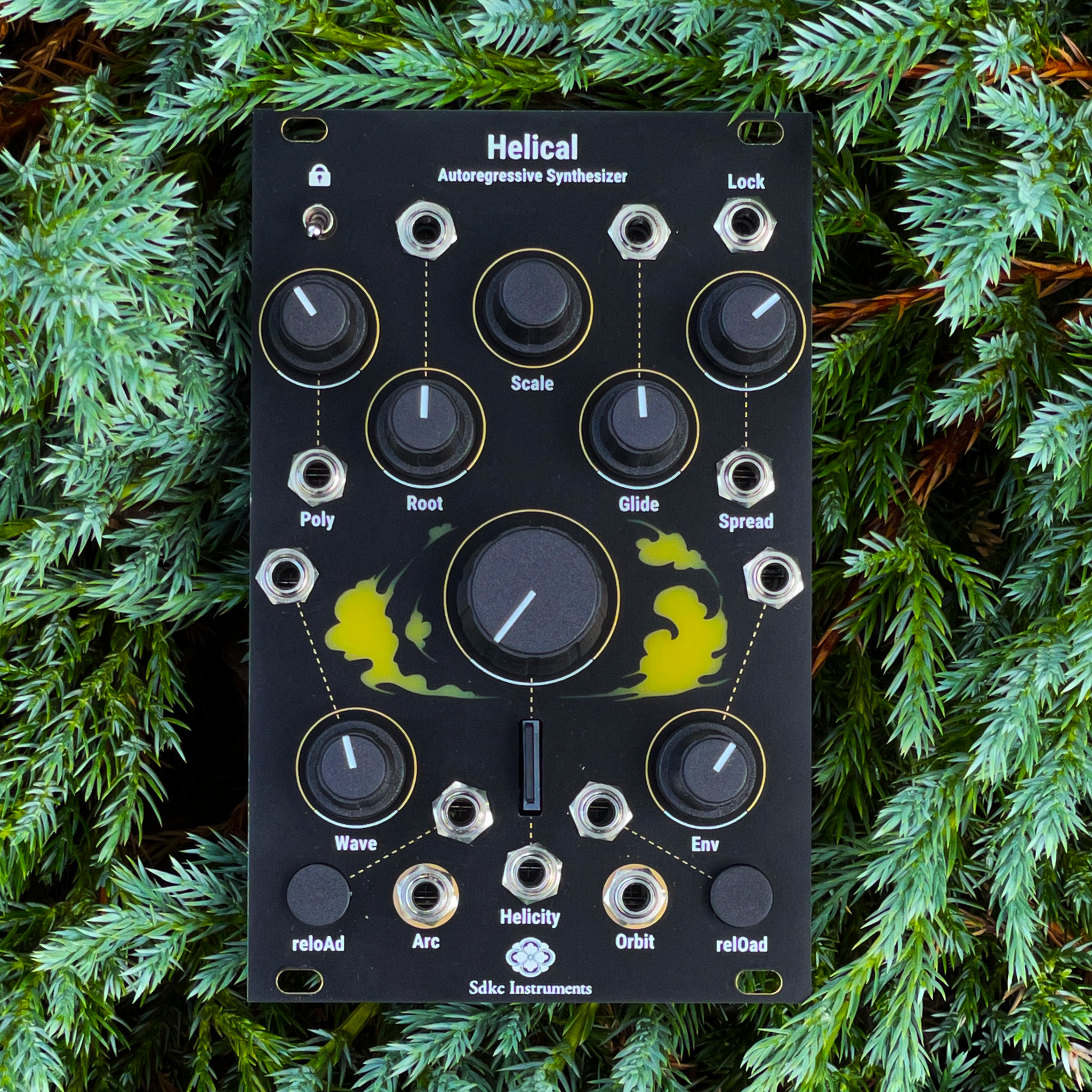

Helical

sdkc instruments（定吉楽器）の Helicalは自己回帰型シンセシス(Autoregressive Algorithmic Synthesizer)により構成された16音ポリフォニックシンセサイザーです。

自己回帰型シンセシスにより、無限に新しいフレーズや音響を生み出し続けます。
それぞれのオシレーターは、シーケンサー、Wavetabbleオシレーター、エンベロープジェネレーター、VCAを持っており、それらは各オシレーター毎に独立しています。

ユーザーはパネル前面のSDカードに書き込むことで、スケール、LEDの色を専用のエディターで変更する事ができ、Wavetableも自由に変更可能です。

• Size : 16HP(D=40mm)
• Current draw: 220mA @12V、12mA @-12V


◉◉◉◉◉◉◉◉◉◉◉◉

標準製品ではマウント用のネジが付属していませんが、当店ビーツヴィルでは必要数のネジを追加して発送しています。どうぞご利用ください。

◉◉◉◉◉◉◉◉◉◉◉◉

Helical エクスパンダーAddition（別売）

1. 16個全てのオシレーターへ個別のSVF Filterの追加。
2. 音量のエンベロープの長さの調整。

→ Helical専用の拡張エクスパンダー Additionはこちら
https://beatsville.jp/products/addition

Helical MIDIエクスパンダーCuh（別売）

1. CuhはHelicalにMIDI出力を追加

2. Scale/WavetableのCVコントロール機能を追加

→ Helical専用のMIDIエクスパンダー Cuhはこちら
https://beatsville.jp/products/cuh

Helical Githubリンク

sdkc instruments Helicalの最新ファームウェア、マニュアルなどの情報は以下の公式GitHubページでご覧いただけます。

https://github.com/SdkcInstruments/Helical

Helical マニュアル

Autoregressive Synthesis/Sequence

自己回帰型シンセシスはオリジナルの手法で、次のパラメーターを決定する為に、過去の状態を参照するアルゴリズムを持っています。 Helicalでは、それぞれのオシレーターの過去のピッチ(音高)が次の音の長さ(音価)を決定し、過去の音価が次の音高に影響を与えています。過去から螺旋状(helical)に影響を受けることにより、完全なランダムとは異なる、自然な音響を生成します。

新しい音高と音価はそれぞれのオシレーターのエンベロープが最後にたどり着いた瞬間に決定されます。

音価と音高の計算されるイメージは上記の様になります。

Helicalは既存の音楽のリズムの概念(BPMから音価を決定する)ではない、新しいリズムを探求することを目的にデザインされています。
(後述のPolyノブのCVに外部クロックを接続することにより、外部クロックとの同期もできます。)

Diagrams

Controls and Outputs

Arc/Orbit

• Helicalの出力は8オシレーターユニット毎にArcアウトプットとOrbitアウトプットにルーティングされています。

Orbitアウトに何も接続されていない場合はMonoモードとなり、Arcアウトプットに全てのオシレーターユニットがルーティングされます。

Poly

• 同時発音数を0から8 (monoモードの場合は0から16) で設定します。

つまみの位置がCCW(最も左)にしても、それぞれのオシレーターのエンベロープが終わりに到達するまで無音にはなりません。
全てのオシレーターユニットは無音状態では完全に止まっており、Polyノブを上げていくことで、それぞれのオシレーターは待機状態から動作を始めます。つまり、待機状態ではエンベロープのループは停止しており、動作状態になることで初めてエンベロープが開始します。
この特性を利用して、Polyノブを0にし、CVinにClockを接続する事で、外部のクロックと同期が可能になります。この場合HelicityノブはClockDividerの様な機能を持ちます。

Root

• ルート音を設定します。1-5vのレンジ外ではV/OCTのトラッキングが不安定になる場合があります。

Scale

• 使用するスケールとWavetableを設定します。スケールの変更はノブを回す事で、Wavetableの変更はノブを押しこみながら回す事で変更が可能です。

reloAd(左下のリロードボタン)を押しながらScaleノブを押し込み、回すことで、デフォルトの音量を設定する事ができます。 relOad(右下のリロードボタン)を押しながらScaleノブを押し込み、回すことで、FineTuneを設定する事ができます。(2022年7月13日時点では未実装) これらの設定は次回起動じも引き継がれます。(2022年7月13日時点では未実装)

Glide

• それぞれのオシレーターユニットが、次の音高に変更されるさいのポルタメントを設定します。

これらの設定はScaleやRootの変更、reloadボタンなど全てのピッチの変更に適用されます。

Spread

• 音価から音高を計算する際の音高の幅を設定します。

CCWでRootで設定された音のみ、CWでRootからG9までの幅が適応されます。

Wave

• プリセットで選択されたWavetable内をモーフィングさせます。

全てのwavetable間は保管されているので、スムースにwavetable間を移動する事ができます。

Helicity

• 音高から音価を計算する際の倍率を決定します。

音価は √音高*Helicity の計算で決定され、Helicityの値は0.002から300倍の値をとります。

Env

• エンベロープのアタックとディケイの割合を設定します。

エンベロープの割合の変更はそれぞれのエンベロープが最後に到達した後に適応されます。 これを利用して、非常に早いアタックの音、ゆっくりとしたアタック、逆再生の様な音を同時に再生させる事ができます。 ノブの左右の15%ではエンベロープのカーブがリニアからログに変更されます。

re(L)oad / (R)eload

• Arc/Orbit出力のそれぞれのユニットのパラメーターを強制的に再計算します。

5Vのゲート外部信号でトリガーする事ができます。

Lock

• エンベロープが最後間で到達しても、音高と音価の計算を行わないスイッチです。

Gateを接続することで、GateがHIGHの時はロックされます。

Wavetable Edit

Synthesis TechnologyのWave Editを使用して、オリジナルのwavetableのプリセットを作る事ができます。

上図の様に、上から8個のwavetableごとにHelicalの一つのプリセットになります。 書き出したwavファイルをbuf_wt.wavという名前にリネームして、SDカードに上書きしてください。

Wave Editのより詳細な説明や使い方についてはSynthsisTechnologyのページを参照してください。

もし他のソフトウェアやプログラムを使用する場合は、256sample、64テーブルの計16384sampleのwavファイルを書き出して、buf_wt.wavとリネームし、SDカードに上書きしてください。

新しい音を発音する際に、音量を指定した範囲の中からランダムで設定する機能です。

1. ScaleKnobをダブルクリックして、DynamicSettingModeに入ります。
   (LEDが高速で点滅します)
2. reloAd(左下のボタン)を押しながらScaleノブを回転させることで、音量の範囲の中心を設定します。
3. relOad(右下のボタン)を押しながらScaleノブを回転させることで、音量の幅を設定します。
4. Scaleノブをクリックすることで通常のModeに戻ります。

• 大まかな範囲はHelical本体のLEDに表示されます。もし正確な値に調整したい場合はSDカード内のsetting.txtファイルをPC等で開き、volCenterとvolWidthに0-100の値を記入してください。単位は%です。
  SDカードのedit可能パラメーターについてはこちら。
• MIDI出力のベロシティは0-127にリマップした値が反映されます。

ScaleKnobを押し込みながら起動することで、ChromaticModeの設定が切り替わります。v2.01以降のデフォルトはChromaticModeがオンになっています。

ChromaticModeがオンの場合、Rootによって決定されるピッチが半音階毎に変化します。
オフの場合はこれまでと同様に、Rootによって決定されるピッチが直線的に変化します。

SDカードのsetting.txtのchromaticModeを0/1にする事で指定することも可能です。

reloAd(左下のリロードボタン)を押しながらScaleノブを押し込み、回すことで、MasterVolumeを設定する事ができます。

relOad(右下のリロードボタン)を押しながらScaleノブを押し込み、回すことで、FineTuneを設定する事ができます。

Helicalは公式のファームウェア以外の対応は行いません。
非公式のDaisyのファームウェアを書き込んだことによって起きた故障は、保証の対象外となります。

Helical firmwareからファームウェア（.zipファイル）をダウンロードし解凍しててください。
Githubのファームウェアページからダウンロードする際は右クリックで保存ではなく、 右上のDownload Raw Fileからダウンロードを行なってください。

Daisy Web Programmer のページに移動し、記載されている手順に従って先ほど解凍した.binファイルを使用し、ファームウェアをアップロードしてください。

DaisySeedのUSBケーブルを抜き、ユーロラックケースの電源を入れて、アップデートが正常に完了したことを確認してください。

v1.XXからv2.XXにアップデートする場合はSD Cardのscale.txtをこちらに置き換えてください。

Helicalが起動しない場合以下のチェックをしてください。

• LEDが赤青緑に光っていますか？
  →SDカードを読み込めていません。SDカードが刺さっているか確認してください。 それでも起動しない場合は、SDカードの中身をFactoryPresetに差し替えてください。
  Todo リンクを貼って、FactoryPresetをアップロードする。
• LEDが赤白黄に光っていますか？(未実装)
  →waveTableが読み込めていません。オリジナルのwavetableを使っている場合、サンプル数が正しいか/ファイル名が"buf_wt.wav"になっているか確認し、SDカードに再度書き込んでください。
• Firmwareアップデート後起動しなくなりましたか？
  → Firmwareのアップデートをもう一度行ってください。
• その他の症状
  →Daisy(Helical背面のマイコン)の向きを間違えて刺すと故障の原因になります。

Width : 16HP
Max Depth: 40mm
Maximum current draw:

• 240mA @12V
• 12mA @-12V

Audio codec: 48kHz/24bit
Control rate: audio-rate for the Helicity knob, 1kHz for the another CV inputs.
CV input range: +/- 5V (depends on the knob position)

1. Cuh(MIDI Expander)の為MIDI Output/Scale・Wavetableモジュレーション機能を追加しました。詳細
2. Envelopeの挙動を変更しました。詳細
3. Dynamics Settingを追加しました。詳細
4. Scaleの最大数を16個に拡張し、演奏中にScaleを変更した際の挙動を変更しました。詳細
5. Calibration Modeを追加しました。詳細
6. Glide挙動を変更しました。詳細
7. SDカードの読み込みエラー時の挙動を追加しました。詳細
8. brightnessの設定機能を削除しました。
9. 様々な細かな問題を修正しました。
